Mô tả

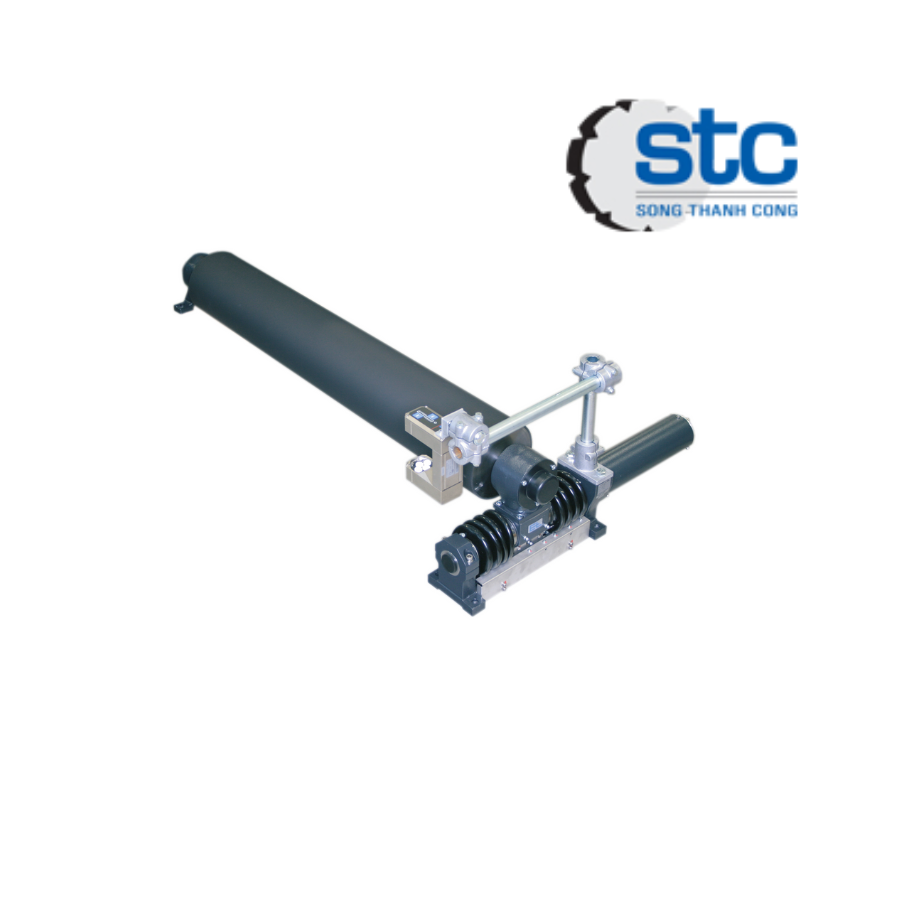

ELBANDER VGS18 – Erhardt+Leimer Việt Nam là thiết bị dẫn hướng biên tiên tiến, chuyên dùng trong các ứng dụng yêu cầu độ chính xác cao. Thiết bị hỗ trợ kiểm soát vị trí vật liệu trong các dây chuyền chuyển động liên tục, từ đó giảm thiểu sai lệch và tối ưu hiệu suất sản xuất.
List Code
| 00327121 | drive unit e-motor painted-00327121 |
| 00391699 | Digital ultrasonic sensor +plug M8 5m-00391699 FX 4631 |
| 00210924 | Load cell 0.30kN-00210924 PD 2525 |
| 00302990 | Amplifier CV 2201 standard module-00302990 CV 2201 |
| 00517389 | FR 5201 Infrared sensor CAN-00517389 FR 5201 |
| 00390351 | DC 9229 w.color touch, ethernet-00390351 DC 9229 |
| 00375964 | Dig. web tension controller 00375964-DC 6210 Id Number: 1910446819 |
| 00355850 | CONTROLLER DC 9156 W.ENCL. 24VDC Linak-00355850 DC 9156 |
| 00390721 | digital infrared edge sens.angl.plg.3,0m-00390721 FR 4631 |
| 00352113 | Ultrasonic edge sensor dig. w. JST 8.0m 00352113-FX 4633 |
| 00337492 | control unit pneumatic DP 60007 switch device pneumatic with stainless steel enclosure 380x300x155 mm, for felt- and wire guide with One-way restrictor valve |
| 00444476 | control unit pneumatic DP 60007 switch device pneumatic with stainless steel enclosure 380x300x155 mm, for felt- and wire guide with One-way restrictor valve operable temperature range …150°C |
| 00329193 | 3 PHASE MOTOR B14 0.75KW 200-240/346-420-00329193 |
| 00367176 | ELSCAN CMOS camera OM 4110 std.resol.ESD-00367176 |
| 00840232 | DO 8221 camera computer in desktop housing for EPI, for one or two cameras OL 82.., |
| 00503152 | software application for DN 1002 / DO 8221 for calender with AG9 |
| 00045916 | Edge sensor mechanical ri. cable 2000 lg- 00045916 – F 31E |
| 835594 | Load cell 0.30kN-00835594 PD 2525 |
| 00302990 | Amplifier CV 2201 standard module |
| 00320065 | Cable shielded for dig. sensor 7.0m |
| 00363593 | FX 4200 Edge sensor digital ultrasonic |
Đặc điểm nổi bật ELBANDER VGS18 – Erhardt+Leimer Việt Nam
Độ chính xác vị trí cao: Sai số dưới ±1 mm, phụ thuộc vào chất lượng băng tải
Hành trình điều chỉnh rộng: ±55 mm, phù hợp nhiều kích thước vật liệu
Lực tác động mạnh mẽ: Lên đến 3 kN, xử lý được tải trọng lớn
Tốc độ điều khiển có thể điều chỉnh, từ 1 đến 3.5 mm/s
Thiết kế chắc chắn, phù hợp môi trường công nghiệp tiêu chuẩn IP54
Tương thích nguồn cấp linh hoạt, từ 24V DC đến 460V AC
Thông số kỹ thuật ELBANDER VGS18 – Erhardt+Leimer Việt Nam
| Thông số kỹ thuật | Giá trị |
|---|---|
| Độ chính xác vị trí | < ±1 mm |
| Hành trình tác động danh định | ±55 mm |
| Tốc độ tác động | 1 – 3.5 mm/s (có thể điều chỉnh) |
| Lực tác động danh định | 3 kN |
| Tải trọng con lăn dẫn hướng Ø25 | Tối đa 2.5 kN |
| Tải trọng gối cố định Ø25 | Tối đa 2.5 kN |
| Nhiệt độ môi trường | +10 °C đến +50 °C |
| Điện áp hoạt động (DC) | 24 V DC (20 – 30 V DC) |
| Điện áp nguồn (với bộ cấp nguồn) | 115 – 460 V, 50/60 Hz |
| Dòng điện tiêu thụ | 3.4 A DC |
| Cấp bảo vệ | IP 54 |
| Trọng lượng không bao gồm con lăn | 16.5 kg |
| Trọng lượng gối cố định | 1.4 kg |
Ứng dụng thực tế ELBANDER VGS18 – Erhardt+Leimer Việt Nam
ELBANDER VGS18 – Erhardt+Leimer Việt Nam được ứng dụng hiệu quả trong:
Ngành dệt may: Giữ ổn định vị trí vải trên băng tải hoặc máy ép
Ngành bao bì: Dẫn hướng màng nhựa hoặc giấy trong quy trình in
Hệ thống cuộn/mở cuộn: Duy trì thẳng mép cuộn, hạn chế lỗi thành phẩm
Dây chuyền sản xuất liên tục: Tăng tính chính xác, giảm thời gian dừng máy
Kết luận
ELBANDER VGS18 – Erhardt+Leimer Việt Nam là giải pháp dẫn hướng tối ưu cho các quy trình công nghiệp hiện đại. Với thiết kế linh hoạt, độ chính xác cao và khả năng hoạt động bền bỉ, sản phẩm đáp ứng tốt nhu cầu tự động hóa và kiểm soát chất lượng trong sản xuất.
