Mô tả

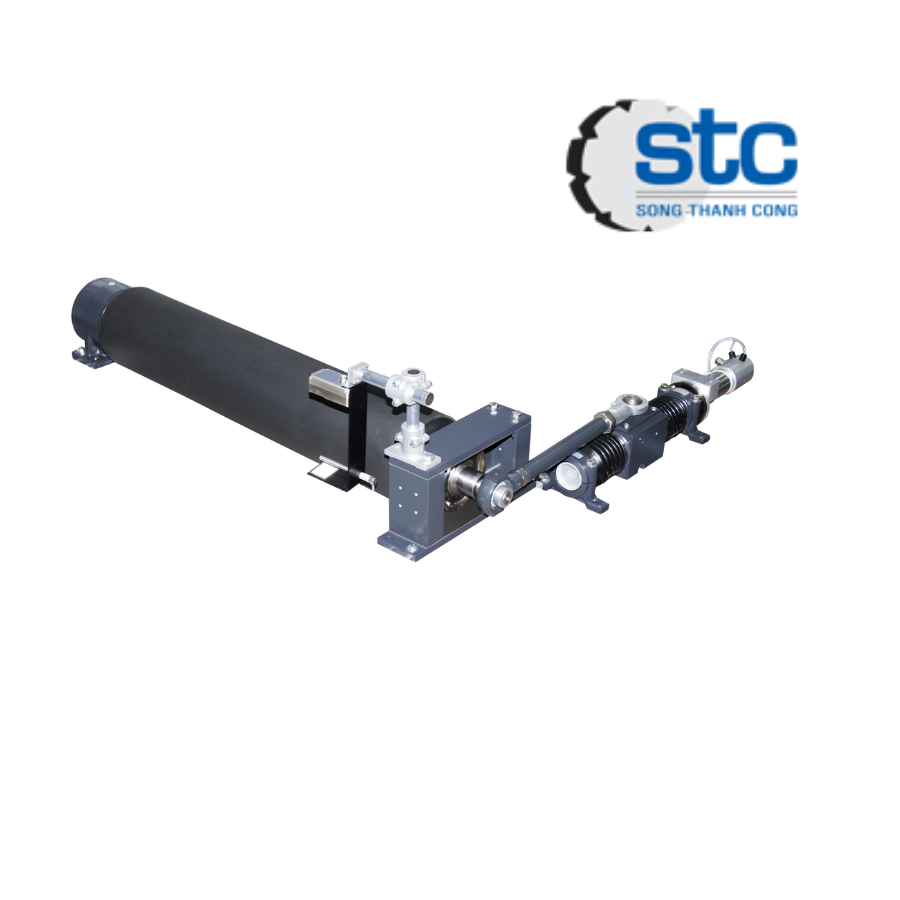

ELBANDER VGS36 – Erhardt+Leimer Việt Nam là giải pháp dẫn hướng hiệu suất cao dành cho các ứng dụng công nghiệp nặng. Thiết bị này được thiết kế để xử lý các hệ thống băng tải có tải trọng lớn mà vẫn đảm bảo độ chính xác cao trong từng chuyển động.
List Code
| 00327121 | drive unit e-motor painted-00327121 |
| 00391699 | Digital ultrasonic sensor +plug M8 5m-00391699 FX 4631 |
| 00210924 | Load cell 0.30kN-00210924 PD 2525 |
| 00302990 | Amplifier CV 2201 standard module-00302990 CV 2201 |
| 00517389 | FR 5201 Infrared sensor CAN-00517389 FR 5201 |
| 00390351 | DC 9229 w.color touch, ethernet-00390351 DC 9229 |
| 00375964 | Dig. web tension controller 00375964-DC 6210 Id Number: 1910446819 |
| 00355850 | CONTROLLER DC 9156 W.ENCL. 24VDC Linak-00355850 DC 9156 |
| 00390721 | digital infrared edge sens.angl.plg.3,0m-00390721 FR 4631 |
| 00352113 | Ultrasonic edge sensor dig. w. JST 8.0m 00352113-FX 4633 |
| 00337492 | control unit pneumatic DP 60007 switch device pneumatic with stainless steel enclosure 380x300x155 mm, for felt- and wire guide with One-way restrictor valve |
| 00444476 | control unit pneumatic DP 60007 switch device pneumatic with stainless steel enclosure 380x300x155 mm, for felt- and wire guide with One-way restrictor valve operable temperature range …150°C |
| 00329193 | 3 PHASE MOTOR B14 0.75KW 200-240/346-420-00329193 |
| 00367176 | ELSCAN CMOS camera OM 4110 std.resol.ESD-00367176 |
| 00840232 | DO 8221 camera computer in desktop housing for EPI, for one or two cameras OL 82.., |
| 00503152 | software application for DN 1002 / DO 8221 for calender with AG9 |
| 00045916 | Edge sensor mechanical ri. cable 2000 lg- 00045916 – F 31E |
| 835594 | Load cell 0.30kN-00835594 PD 2525 |
| 00302990 | Amplifier CV 2201 standard module |
| 00320065 | Cable shielded for dig. sensor 7.0m |
| 00363593 | FX 4200 Edge sensor digital ultrasonic |
Đặc điểm nổi bật ELBANDER VGS36 – Erhardt+Leimer Việt Nam
Độ chính xác dẫn hướng < ±1 mm, duy trì độ ổn định biên vật liệu
Hành trình ±60 mm, đáp ứng đa dạng quy cách băng tải
Tốc độ điều chỉnh linh hoạt từ 1 – 5 mm/s
Lực dẫn hướng đạt tới 5 kN, thích hợp cho vật liệu dày và nặng
Tải trọng đỡ lên đến 39 kN, tương thích với con lăn Ø 60 mm
Hệ thống cấp nguồn đa dạng, hỗ trợ cả DC và AC
Thiết kế chắc chắn, bảo vệ theo tiêu chuẩn IP54
Thông số kỹ thuật ELBANDER VGS36 – Erhardt+Leimer Việt Nam
| Thông số kỹ thuật | Giá trị |
|---|---|
| Độ chính xác vị trí | < ±1 mm |
| Hành trình tác động danh định | ±60 mm |
| Tốc độ tác động | 1 – 5 mm/s (điều chỉnh) |
| Lực tác động danh định | 5 kN |
| Tải trọng đỡ bộ truyền động | Ø 60 mm, tối đa 39 kN |
| Tải trọng gối cố định | Ø 60 mm, tối đa 39 kN |
| Nhiệt độ hoạt động | +10 đến +50 °C |
| Điện áp hoạt động (DC) | 24 V DC (20 – 30 V DC) |
| Dải điện áp mở rộng (AC) | 115 – 460 V, 50/60 Hz |
| Dòng điện tiêu thụ | 3.6 A |
| Cấp bảo vệ | IP 54 |
| Trọng lượng (không con lăn) | 58 kg |
| Trọng lượng gối cố định | 16.5 kg |
Ứng dụng thực tế ELBANDER VGS36 – Erhardt+Leimer Việt Nam
ELBANDER VGS36 – Erhardt+Leimer Việt Nam thường được sử dụng trong:
Ngành thép và kim loại: Dẫn hướng cuộn vật liệu dày, nặng
Dây chuyền cán nóng/lạnh: Cần kiểm soát biên chính xác
Sản xuất vật liệu xây dựng: Gạch, tấm lợp, bê tông nhẹ
Công nghiệp in và cán màng: Xử lý khổ rộng, vận hành liên tục
Kết luận
ELBANDER VGS36 – Erhardt+Leimer Việt Nam là thiết bị chuyên dụng trong các môi trường công nghiệp đòi hỏi độ chính xác và khả năng chịu tải cao. Đây là lựa chọn lý tưởng cho các dây chuyền sản xuất hiện đại muốn nâng cao hiệu suất và độ ổn định trong quá trình dẫn hướng biên vật liệu.
