Mô tả

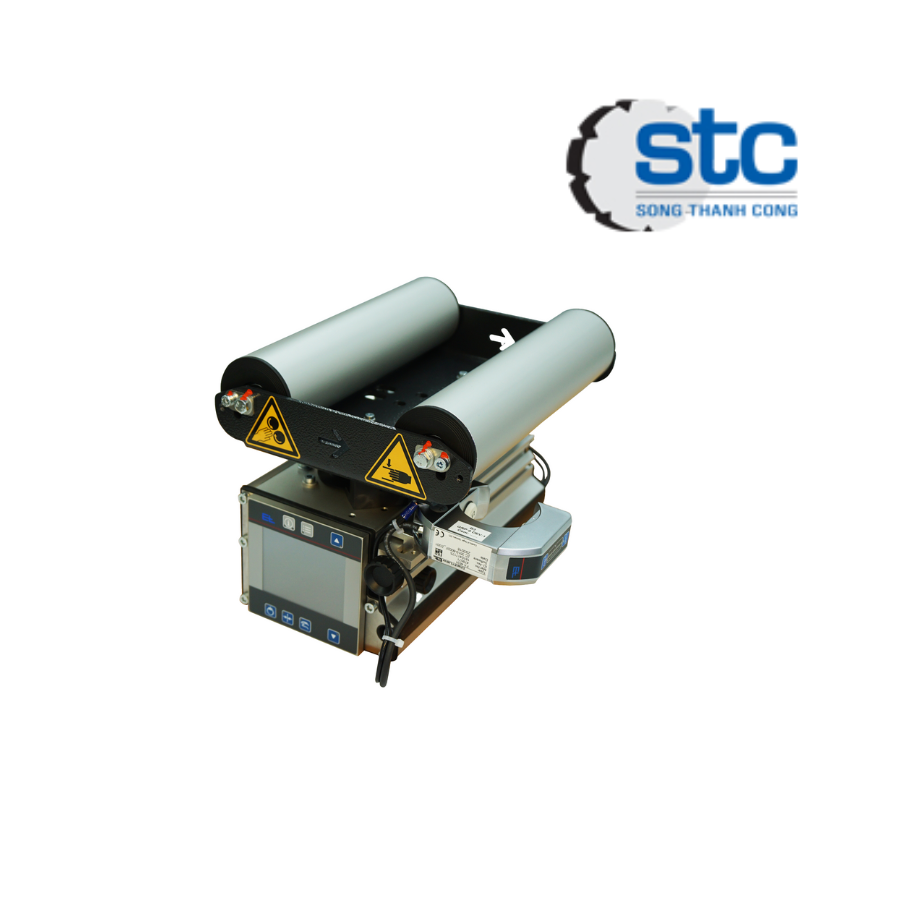

ELGUIDER DRB14 – Erhardt+Leimer Vietnam là hệ thống dẫn hướng biên chất lượng cao, thiết kế dành cho các ứng dụng đòi hỏi độ chính xác và tốc độ điều chỉnh nhanh. Thiết bị phù hợp với các dây chuyền có tốc độ cuộn cao và yêu cầu điều khiển linh hoạt.
List code
| 00327121 | drive unit e-motor painted-00327121 |
| 00391699 | Digital ultrasonic sensor +plug M8 5m-00391699 FX 4631 |
| 00210924 | Load cell 0.30kN-00210924 PD 2525 |
| 00302990 | Amplifier CV 2201 standard module-00302990 CV 2201 |
| 00517389 | FR 5201 Infrared sensor CAN-00517389 FR 5201 |
| 00390351 | DC 9229 w.color touch, ethernet-00390351 DC 9229 |
| 00375964 | Dig. web tension controller 00375964-DC 6210 Id Number: 1910446819 |
| 00355850 | CONTROLLER DC 9156 W.ENCL. 24VDC Linak-00355850 DC 9156 |
| 00390721 | digital infrared edge sens.angl.plg.3,0m-00390721 FR 4631 |
| 00352113 | Ultrasonic edge sensor dig. w. JST 8.0m 00352113-FX 4633 |
| 00337492 | control unit pneumatic DP 60007 switch device pneumatic with stainless steel enclosure 380x300x155 mm, for felt- and wire guide with One-way restrictor valve |
| 00444476 | control unit pneumatic DP 60007 switch device pneumatic with stainless steel enclosure 380x300x155 mm, for felt- and wire guide with One-way restrictor valve operable temperature range …150°C |
| 00329193 | 3 PHASE MOTOR B14 0.75KW 200-240/346-420-00329193 |
| 00367176 | ELSCAN CMOS camera OM 4110 std.resol.ESD-00367176 |
| 00840232 | DO 8221 camera computer in desktop housing for EPI, for one or two cameras OL 82.., |
| 00503152 | software application for DN 1002 / DO 8221 for calender with AG9 |
| 00045916 | Edge sensor mechanical ri. cable 2000 lg- 00045916 – F 31E |
| 835594 | Load cell 0.30kN-00835594 PD 2525 |
| 00302990 | Amplifier CV 2201 standard module |
| 00320065 | Cable shielded for dig. sensor 7.0m |
| 00363593 | FX 4200 Edge sensor digital ultrasonic |
| 00375964 | Dig. web tension controller-00375964 DC 6210 |
| 00366945 | Drive unit left with flange support KR 6030 |
| 00366946 | Drive unit right with flange support KR 6030 |
Ưu điểm nổi bật của ELGUIDER DRB14 – Erhardt+Leimer Vietnam
Sản phẩm ELGUIDER DRB14 – Erhardt+Leimer Vietnam tích hợp cảm biến hồng ngoại FR 47, FX 47, FE 53, FR 61 cùng khả năng điều khiển thông minh qua giao thức ELNET Ethernet, đem lại hiệu suất vận hành vượt trội:
Độ chính xác định vị < ±0.1 mm, tùy theo loại cảm biến và vật liệu.
Tốc độ điều chỉnh tối đa lên đến 150 mm/s, đáp ứng các quy trình nhanh.
Cảm biến tương thích với nhiều loại vật liệu khác nhau.
Tùy chọn kết nối mạng Profinet, Ethernet/IP, Ethernet UDP, dễ dàng tích hợp.
Hoạt động ổn định ở điều kiện môi trường khắc nghiệt, độ ẩm 95%, nhiệt độ tới 50 °C.
Thông số kỹ thuật chính của ELGUIDER DRB14 – Erhardt+Leimer Vietnam
| Thông số | Giá trị |
|---|---|
| Điện áp danh định | 24 V DC |
| Dải điện áp hoạt động | 20 – 30 V DC (gợn điện bao gồm) |
| Dải điện áp nguồn AC | 100 – 240 V, 50/60 Hz |
| Dòng tiêu thụ tối đa | 4.5 A DC |
| Độ chính xác vị trí (FR47/FX47/FE53) | < ±0.1 mm |
| Độ chính xác vị trí (FR61) | < ±0.1 mm |
| Tốc độ hiệu chỉnh | Tối đa 150 mm/s |
| Tần suất sai số tối đa | 8 Hz |
| Hành trình danh định TL 180/200 mm | ±19 mm / ±21 mm |
| Hành trình danh định TL 250/300 mm | ±14.5 mm / ±18 mm |
| Đường kính con lăn | 40 / 60 / 80 mm |
| Lực căng vật liệu tối đa | 300 N |
| Nhiệt độ môi trường | +10 đến +50 °C |
| Độ ẩm tương đối | 15 – 95% (không ngưng tụ) |
| Giao diện kỹ thuật số | 5 input + 1 output (cấu hình được) |
| Giao tiếp mạng nội bộ | ELNET Ethernet Protocol |
| Giao tiếp mạng tùy chọn | Profinet, Ethernet/IP, Ethernet UDP |
| Tiêu chuẩn chứng nhận | CE (2006/42/EC), NRTL CU72180310 01 |
| Cấp bảo vệ | IP 54 |
Ứng dụng của ELGUIDER DRB14 – Erhardt+Leimer Vietnam
Ngành bao bì, in ấn tốc độ cao
Dây chuyền sản xuất màng mỏng, giấy, cao su
Ứng dụng yêu cầu phản hồi nhanh và chính xác
Các dây chuyền tự động hóa hiện đại
Thiết bị giúp kiểm soát mép vật liệu chính xác, tránh lệch biên, giảm thiểu lỗi sản phẩm và nâng cao hiệu quả sản xuất.
Kết luận
ELGUIDER DRB14 – Erhardt+Leimer Vietnam là lựa chọn lý tưởng cho những doanh nghiệp cần một giải pháp dẫn hướng tốc độ cao, chính xác và dễ tích hợp. Với khả năng điều chỉnh mạnh mẽ cùng kết nối linh hoạt, sản phẩm mang đến hiệu quả tối ưu cho hệ thống tự động.
