Mô tả
Tổng quan về SI6700 IFM

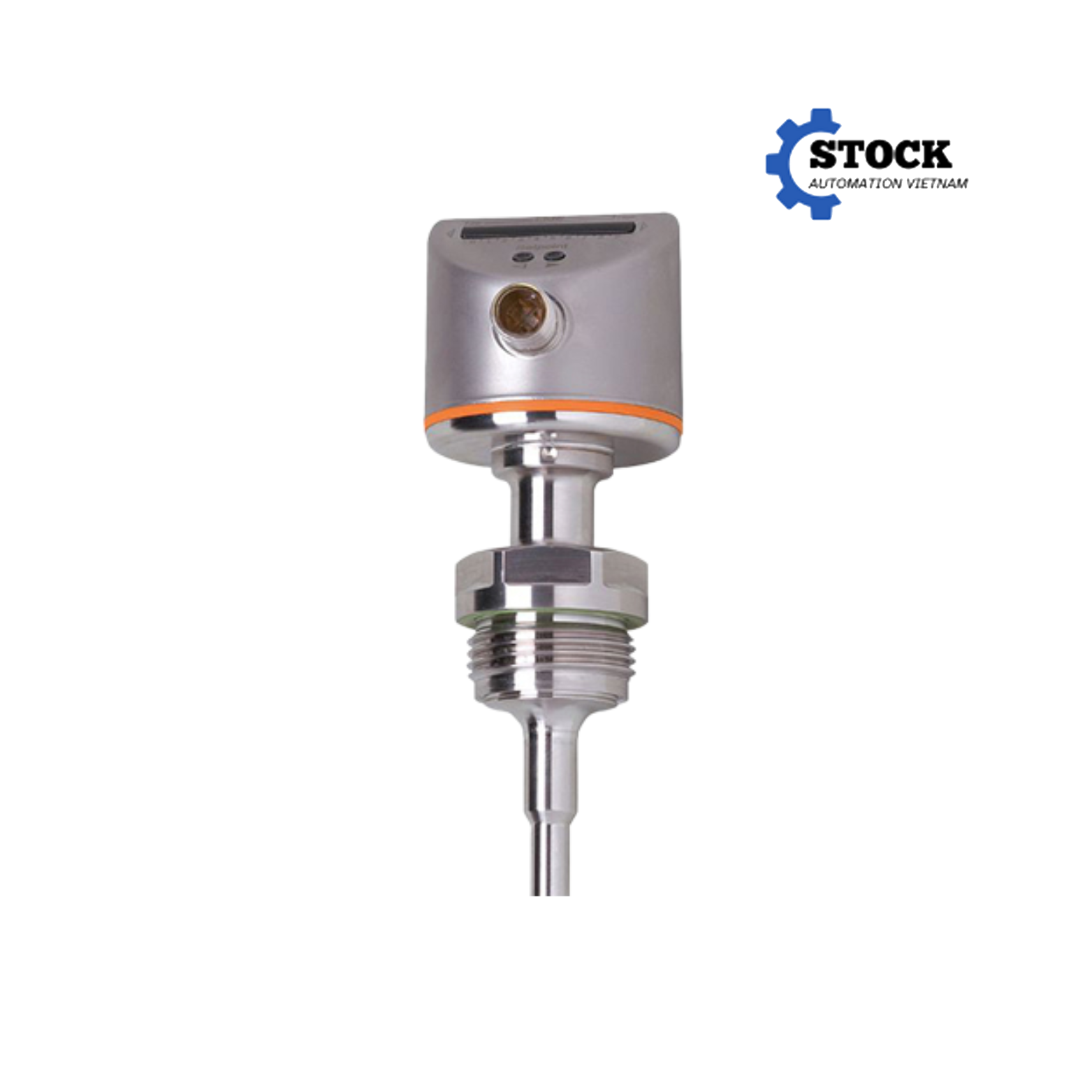

SI6700 IFM là cảm biến giám sát lưu lượng dạng khóa chảy (flow monitor) do IFM sản xuất, ứng dụng công nghệ đo nhiệt khối (calorimetric). Thiết bị tích hợp màn hình LED bar‑graph giúp hiển thị trực quan tốc độ dòng, có thể cấu hình đầu ra PNP NO/NC cho phép điều khiển hoặc cảnh báo đầu ra số. Với áp suất chịu được lên đến 30 bar (3 MPa), cảm biến phù hợp cho cả hệ thống chất lỏng và khí trong môi trường vệ sinh hoặc công nghiệp.
Đặc điểm nổi bật
Áp suất chịu áp cao đến 30 bar / 3 MPa, phù hợp hệ thống công nghiệp áp suất cao
Kết nối G 1″ Aseptoflex Vario, dễ dàng lắp đặt theo tiêu chuẩn vệ sinh
Nguồn 19–36 VDC, tiêu thụ dòng thấp (< 60 mA), bảo vệ ngược xoay cực
LED hiển thị 10 mức màu, thể hiện mức lưu lượng và trạng thái relay
Đầu ra PNP, cấu hình NO/NC, cho phép tải đến 250 mA với bảo vệ ngắn mạch và quá tải .
Dải đo lưu lượng linh hoạt:
Chất lỏng: 3–300 cm/s
Khí: 200–3000 cm/s
Thời gian phản hồi 1–10 s, có thể điều chỉnh bằng phím bấm.
Chống nước và bụi IP67/IP69K, thân thép 316L, chịu CIP/SIP –25…95 °C (đến 140 °C cho vệ sinh)
Chống va đập, rung – IEC EMC/Mechanical: ESD 4 kV, rung 10 g, sốc 50 g
Tuổi thọ trung bình MTTF ~298 năm, độ bền cao
Thông số kỹ thuật
| Thông số kỹ thuật | Giá trị |
|---|---|
| Mã sản phẩm | SI6700 |
| Áp suất tối đa | 30 bar (3 MPa) |
| Kết nối quá trình | G 1“ Aseptoflex Vario |
| Dải đo lưu lượng | 3–300 cm/s (lỏng); 200–3000 cm/s (khí) |
| Nguồn cấp | 19–36 VDC |
| Dòng tiêu thụ | < 60 mA |
| Đầu ra | 1 × PNP NO/NC, max 250 mA |
| LED hiển thị | 10 tia màu |
| Thời gian đáp ứng | 1–10 s |
| Nhiệt độ môi trường | –25…60 °C |
| Nhiệt độ môi chất | –25…95 °C (SIP đến 140 °C) |
| Vỏ bảo vệ | IP67 / IP69K |
| Vật liệu chính | Thép không gỉ 316L |
| Chứng nhận EMC | EN 61000‑4 series |
| Rung/va đập | 10 g rung, 50 g sốc |
| MTTF | ~298 năm |
| Kết nối điện | M12, mã hóa A |
| Trọng lượng | ~433 g |
Ứng dụng thực tế
Giám sát lưu lượng trong hệ thống xử lý nước, ngành sữa/bia, dược phẩm (hygienic/SIP).
Sử dụng trong máy móc công nghiệp đo lưu lượng khí gas hoặc hơi nước.
Tích hợp vào hệ thống SCADA, PLC để giám sát quy trình, phát hiện ngừng dòng, cảnh báo rò rỉ.
Dùng cho ứng dụng CIP/SIP với chất làm sạch ở nhiệt độ và áp suất cao.
Các mã thiết bị tương đương trong dòng IFM SI6xxx
| Mã thiết bị | Mô tả |
|---|---|
| SI6700 | Flow Monitor chịu áp 30 bar, đầu ra PNP, G1″ Aseptoflex |
| SI6600 | Giống SI6700 nhưng dải đo thấp hơn, áp suất max 10 bar |
| SI6800 | Dành cho khí và chất lỏng, dải đo mở rộng, đầu ra tương tự (analog) |
| SI5000 | Phiên bản tiêu chuẩn không có giao tiếp IO-Link |
| SI5010 | Có IO-Link tích hợp, điều chỉnh thông số dễ dàng |
| SI6000 | Dành cho môi trường công nghiệp nặng hơn, dải nhiệt độ cao hơn |
| SI6100 | Có thêm khả năng tích hợp vào hệ thống mạng công nghiệp |
| SI6900 | Dải đo chất lỏng cao, chuẩn kết nối vệ sinh |
| SI6801 | Có phiên bản PNP/NPN tùy chọn |
Kết luận
IFM SI6700 là cảm biến đo lưu lượng mạnh mẽ, chịu áp cao, thiết kế chắc chắn và dễ tích hợp. Với khả năng chịu áp đến 30 bar, IP69K, dải đo khí/lỏng rộng và đầu ra PNP linh hoạt, SI6700 phù hợp cho nhiều ứng dụng công nghiệp và công nghệ cao như hệ thống vệ sinh, SCADA, xử lý nước và khí.
