Mô tả

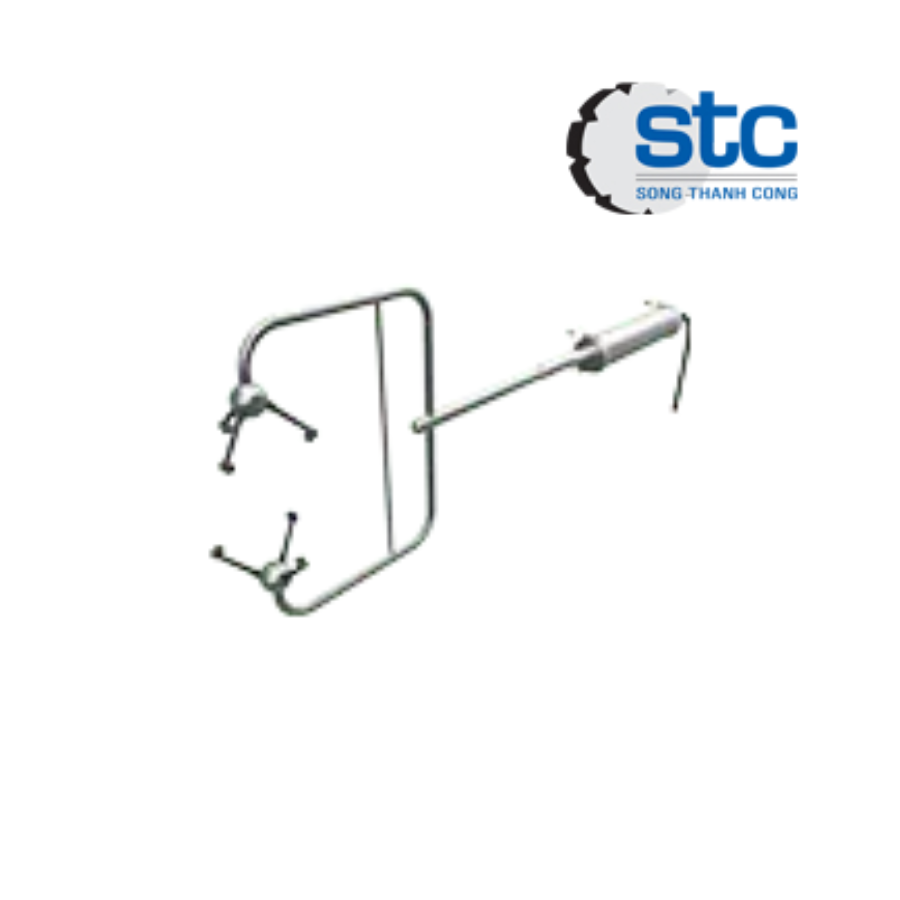

WindMaster HS Gill Instruments là thiết bị đo gió 3 trục (3D) sử dụng công nghệ siêu âm tiên tiến, được thiết kế đặc biệt cho các ứng dụng nghiên cứu khoa học và kỹ thuật yêu cầu độ chính xác cao trong việc đo tốc độ và hướng gió, cũng như nhiệt độ siêu âm. Với thiết kế đầu ngang độc đáo, WindMaster HS giảm thiểu sự nhiễu loạn dòng khí, cho phép đo chính xác ngay cả ở các góc tấn lớn. Thiết bị tích hợp điện tử và cung cấp các đầu ra số và tương tự tùy chọn, phù hợp với nhiều hệ thống đo lường khác nhau.
Đặc điểm nổi bật của WindMaster HS
Đo gió 3 trục chính xác cao: Cung cấp dữ liệu về các thành phần vận tốc gió U, V, W với độ phân giải và độ chính xác cao.
Thiết kế đầu ngang: Giảm thiểu sự nhiễu loạn dòng khí, cho phép đo chính xác ở các góc tấn lớn.
Cấu trúc bằng thép không gỉ: Đảm bảo độ bền và khả năng hoạt động trong môi trường khắc nghiệt.
Tích hợp điện tử: Cho phép kết nối và truyền dữ liệu dễ dàng qua các giao diện số như RS232, RS422, RS485.
Tùy chọn đầu ra tương tự: Hỗ trợ các đầu ra tương tự với độ phân giải 14 bit, phù hợp với nhiều ứng dụng đo lường.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tốc độ gió | Phạm vi: 0 – 45 m/s<br>Độ phân giải: 0.01 m/s hoặc 0.001 m/s<br>Độ chính xác: <1.5% RMS @12 m/s; <1% RMS @12 m/s (tùy chọn) |
| Hướng gió | Phạm vi: 0 – 359.9°<br>Độ phân giải: 0.1°<br>Độ chính xác: 2° @12 m/s; 0.5° @12 m/s (tùy chọn) |
| Nhiệt độ siêu âm | Phạm vi: -40°C đến +70°C<br>Độ phân giải: 0.01°C<br>Độ chính xác: ±2°C trong khoảng -20°C đến +30°C |
| Tốc độ âm thanh | Phạm vi: 300 – 370 m/s<br>Độ phân giải: 0.01 m/s<br>Độ chính xác: < ±0.5% @ 20°C |
| Tần số lấy mẫu | 20Hz / 32Hz hoặc theo yêu cầu người dùng |
| Đầu ra số | Giao tiếp: RS232, RS422, RS485<br>Tốc độ baud: 2400 – 57600<br>Định dạng: ASCII hoặc Binary |
| Đầu ra tương tự (tùy chọn) | 4 kênh, độ phân giải 14 bit<br>Dải đầu ra: 0-20mA, 4-20mA, 0-5V, ±2.5V, ±5V |
| Đầu vào tương tự (tùy chọn) | 4 kênh đơn hoặc 2 kênh vi sai, độ phân giải 14 bit<br>Dải đầu vào: ±5V |
| Nguồn cấp | 9 – 30 VDC (55mA @12 VDC) |
| Kích thước & Trọng lượng | Kích thước: 956 x 347 x 120 mm<br>Trọng lượng: 2.96 kg |
| Môi trường hoạt động | Nhiệt độ: -40°C đến +70°C<br>Độ ẩm: <5% đến 100% RH<br>Khả năng chịu mưa: 300 mm/h<br>Chuẩn bảo vệ: IP65 |
| Chuẩn EMC | BS EN 61000 – 6 – 3 (Phát xạ), BS EN 61000 – 6 – 2 (Miễn nhiễm) |
Ứng dụng thực tế
WindMaster HS Gill Instruments được ứng dụng rộng rãi trong nhiều lĩnh vực yêu cầu đo lường gió 3D chính xác, bao gồm:
Hệ thống Eddy Covariance: Đo lường dòng năng lượng và trao đổi khí trong nghiên cứu khí hậu và sinh thái.
Giám sát kết cấu: Đánh giá tác động của gió lên các công trình như cầu, tòa nhà cao tầng.
Lắp đặt ngoài khơi: Theo dõi điều kiện gió tại các giàn khoan, tuabin gió ngoài khơi.
Lập hồ sơ gió: Phân tích phân bố gió theo độ cao phục vụ thiết kế hệ thống năng lượng gió.
