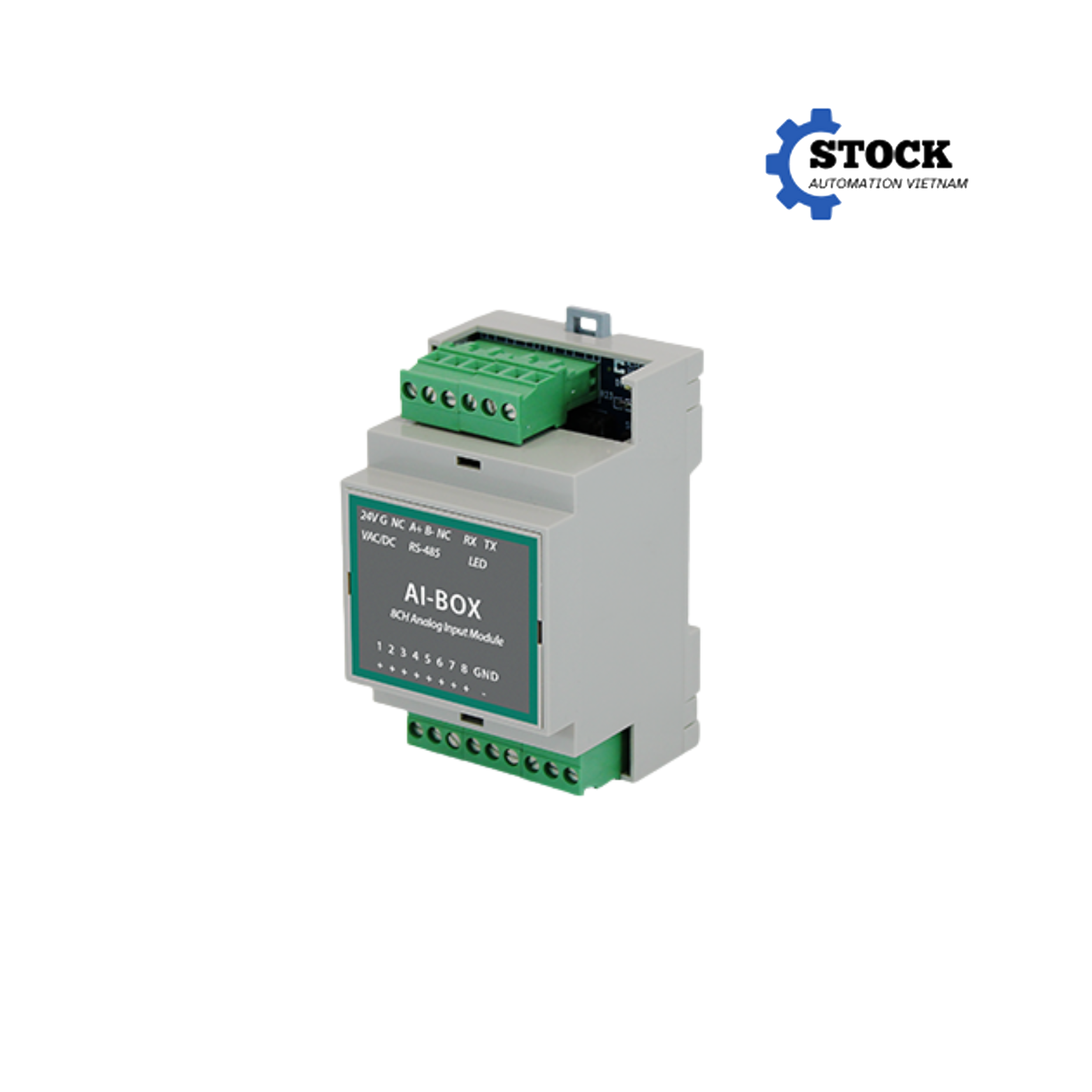

Tổng quan về AI‑BOX Greystone
AI‑BOX Greystone (mã đầy đủ AI‑BOX‑0‑G) là mô‑đun mở rộng tín hiệu analog 8 kênh 4–20 mA, được thiết kế cho hệ thống điều khiển trung tâm Q‑Controller của Greystone. Sản phẩm giúp tăng khả năng thu thập dữ liệu đo lường từ cảm biến nhiệt độ, độ ẩm, áp suất, lưu lượng, công suất và các tín hiệu từ cảm biến phân tích không khí, tích hợp dễ dàng vào hệ thống qua giao tiếp RS‑485.
Được sản xuất tiêu chuẩn DIN‑rail và gắn chặt trên thanh T‑rail, AI‑BOX tương thích với tối đa 16 module (tổng 128 kênh analog) trên một Q‑Controller, phù hợp triển khai hệ đo lường quy mô lớn trong các dự án giám sát môi trường, tòa nhà và công nghiệp.
Đặc điểm nổi bật của AI‑BOX Greystone
-
Cung cấp 8 ngõ vào 4–20 mA, kết nối trực tiếp cảm biến analog mà không cần module chuyển đổi riêng.
-
Cài đặt địa chỉ qua DIP‑switch (A0–A3), cho phép cấu hình lên đến 16 mô‑đun.
-
Tích hợp trong hệ giao tiếp RS‑485, kết nối đến Q‑Controller mà không cần đường dây riêng.
-
Lưu trữ cấu hình và bộ hiệu chuẩn trong module, triển khai nhanh khi thay thế module mới.
-
Hỗ trợ nguồn 24 VAC/DC (18–30 VDC hay 15–24 VAC), tiêu thụ thấp (<0.1 A), bảo vệ quá dòng qua fuse nội bộ (Polyswitch ~0.75 A)
-
Thiết kế DIN‑rail gọn gàng, tiết kiệm không gian, dễ dàng lắp đặt và bảo trì.
Thông số kỹ thuật AI‑BOX Greystone
| Thông số kỹ thuật | Giá trị |
|---|---|
| Mã sản phẩm | AI‑BOX‑0‑G |
| Số kênh đầu vào analog | 8 kênh 4–20 mA |
| Địa chỉ module | 0–15 (4 DIP‑switch) |
| Giao tiếp | RS‑485 (Q‑Controller) |
| Nguồn cấp | 24 VAC/DC (15–24 VAC / 18–30 VDC) |
| Tiêu thụ dòng | <0.1 A; tối đa 0.75 A (chống quá dòng) |
| Lưu trữ cấu hình | Bộ nhớ module nội bộ |
| Bảo vệ | Fuse Polyswitch |
| Lắp đặt | DIN‑rail, thanh T‑rail |
| Kích thước | ~2.08 × 3.53 inch |
| Ứng dụng | Mở rộng 128 kênh analog trên Q‑Controller |
Ứng dụng thực tế
-
Thu thập tín hiệu từ cảm biến nhiệt độ, độ ẩm, áp suất, lưu lượng, công suất dùng trong tòa nhà, phòng sạch, trung tâm dữ liệu…
-
Mở rộng hệ thống đo lường lên đến 128 kênh mà không cần nhiều bộ Q‑Controller trung tâm.
-
Được dùng trong các dự án HVAC, BMS, SCADA để quản lý chất lượng không khí và kiểm soát môi trường.
-
Triển khai trong hệ thống giám sát môi trường công nghiệp và trung tâm giám sát đa điểm.
Mã thiết bị tiêu biểu
-
AI‑BOX‑0‑G – Mô‑đun 8 kênh đầu vào 4–20 mA, kết nối RS‑485, tích hợp fuse và bộ nhớ nội, gắn DIN‑rail.
Kết luận
AI‑BOX‑0‑G là giải pháp mở rộng tín hiệu analog lý tưởng cho hệ Q‑Controller, cho phép thu thập dữ liệu từ nhiều cảm biến trong hệ thống tự động giám sát môi trường và HVAC. Nhờ cấu hình đơn giản, lưu trữ và hiệu chuẩn tích hợp, cùng thiết kế công nghiệp chuyên nghiệp, sản phẩm hỗ trợ nhanh chóng triển khai quy mô lớn với hiệu quả vận hành cao.
