Tổng quan về cMT3108XPiV

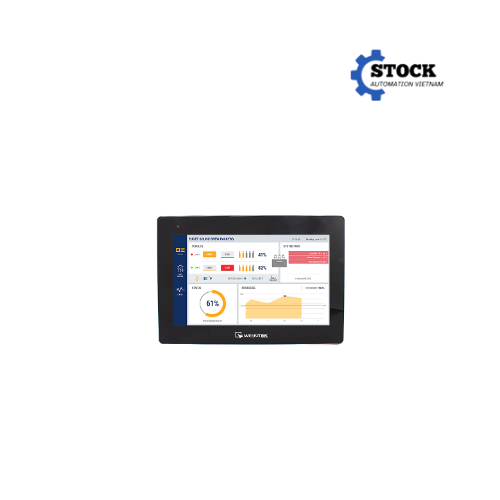

cMT3108XPiV Maple Systems là phiên bản màn hình phụ (display-only) kích thước 10,1 inch với cảm ứng điện dung (capacitive touch), được thiết kế để kết nối với các thiết bị dòng cMT (ví dụ HMI chính, server, headless) nhằm hiển thị giao diện điều khiển bổ sung mà không cần cài đặt phần mềm riêng. Màn hình này có khả năng chịu môi trường công nghiệp cao, với vỏ kín, khả năng chống bụi – nước đạt chuẩn IP66/NEMA4, cùng thiết kế fanless giúp giảm hỏng hóc, phù hợp cho các ứng dụng đòi hỏi độ ổn định cao.
Sản phẩm thường được dùng trong các hệ thống công nghiệp, dây chuyền sản xuất, tủ điện, hệ thống giám sát trung tâm, khi cần mở rộng vùng hiển thị mà không cần thay đổi HMI chính.
Đặc điểm nổi bật của cMT3108XPiV Maple Systems
-
Là màn hình phụ, không có chức năng PLC hay xử lý dữ liệu riêng, chỉ hiển thị giao diện của thiết bị cMT chính.
-
Cảm ứng điện dung đa điểm cho thao tác mượt mà, hỗ trợ chạm trực tiếp, phóng to/thu nhỏ giao diện nếu cần.
-
Thiết kế fanless (không quạt làm mát) giúp giảm bụi vào trong thiết bị, tăng độ bền cho hệ thống.
-
Vỏ mặt trước đạt IP66 / NEMA4 chống bụi và nước khi lắp đặt đúng panel, phù hợp môi trường ẩm hoặc rửa thiết bị định kỳ.
-
Có lớp phủ PCB chống ẩm (conformal coating) để tăng khả năng chịu đựng trong môi trường khắc nghiệt như hơi hoá chất hoặc độ ẩm cao.
-
Kích thước panel cutout tiêu chuẩn, dễ tích hợp vào tủ điện hoặc bảng điều khiển có sẵn.
-
Hỗ trợ kết nối đơn giản với thiết bị cMT chính qua Ethernet để đồng bộ giao diện, không cần upload project riêng cho màn hình này.
-
Chứng nhận và đánh giá phù hợp cho môi trường công nghiệp: chuẩn chống nước – bụi, vật liệu chịu được ăn mòn nhẹ.
Thông số kỹ thuật cMT3108XPiV Maple Systems
| Thông số kỹ thuật | Giá trị / Mô tả |
|---|---|
| Model | cMT3108XPiV Maple Systems |
| Loại sản phẩm | Màn hình phụ (Display-only) 10,1″ capacitive touch |
| Màn hình | 10,1″ WVA LCD |
| Độ phân giải | 1280 × 800 pixels |
| Cảm ứng | Capacitive multi-touch |
| Hiển thị mặt trước | Kính tempered, độ bền cao |
| Nguồn cấp | 24 VDC ±20% |
| Công suất tiêu thụ | khoảng 16,8 W |
| Giao tiếp mạng (Ethernet) | 1 hoặc 2 cổng Ethernet (10/100 / Gigabit tùy cấu hình) |
| USB Host | 1 cổng USB 2.0 |
| Mặt trước bảo vệ | IP66 / NEMA4 khi lắp đúng cách |
| PCB phủ bảo vệ | Có lớp phủ chống ẩm (conformal coating) |
| Nhiệt độ hoạt động | 0 °C đến +50 °C |
| Nhiệt độ lưu trữ | -20 °C đến +60 °C |
| Độ ẩm tương đối | 10-90% RH, không ngưng tụ |
| Kích thước panel cutout | ~ 255 × 185 mm |
| Kích thước tổng thể | ~ 266 × 196 × 43 mm |
| Trọng lượng | ~ 1,1 kg |
| Gắn đặt | Panel mount (gắn bảng điều khiển) |
| Chứng nhận / tiêu chuẩn | CE, RoHS, UL / NEMA4 / IP66 mặt trước |
Ứng dụng thực tế của cMT3108XPiV Mở rộng vùng hiển thị cho hệ thống cMT chính: dùng như màn hình phụ, hiển thị giao diện cho trạm phụ trong dây chuyền.
-
Trong tủ điện, bảng điều khiển, nơi cần thêm màn hình hiển thị cho người vận hành mà không muốn thay đổi hệ thống HMI chính.
-
Ứng dụng trong nhà máy hóa chất, thực phẩm, dược phẩm – nơi màn hình phải chịu được rửa máy hoặc tiếp xúc hơi hóa chất nhẹ.
-
Hệ thống SCADA / IIoT, nơi cần nhiều màn hình tương tác từ nhiều vị trí khác nhau nhưng dữ liệu chung.
-
Môi trường công nghiệp có bụi, ẩm, yêu cầu thiết bị chắc chắn, ít hỏng hóc, bảo trì thấp.
Lợi ích khi sử dụng cMT3108XPiV Maple Systems
-
Không cần lập trình riêng — màn hình phụ hiển thị nội dung từ HMI chính, tiết kiệm công sức phát triển.
-
Độ bền cao nhờ thiết kế fanless, vỏ IP66, lớp phủ chống ẩm giúp thiết bị hoạt động ổn định trong môi trường khó khăn.
-
Giảm chi phí nâng cấp: chỉ cần thêm màn hình phụ thay vì mua HMI mới hoặc nâng cấp hệ thống.
-
Tối ưu trải nghiệm vận hành khi nhiều vị trí cần quan sát, thao tác mà vẫn giữ đồng nhất giao diện.
-
Thuận tiện lắp đặt, bảo trì ít hơn so với màn hình có nguồn và xử lý riêng.
