Description

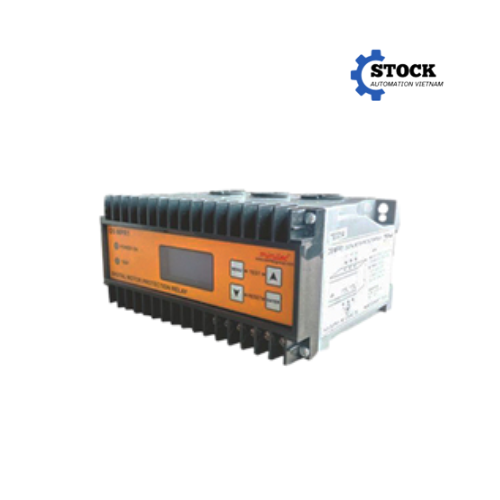

D5 MPR1 Minilec là thiết bị rơ le bảo vệ động cơ đa chức năng cao cấp, được thiết kế để giám sát toàn diện các lỗi điện trong hệ thống động cơ 3 pha như: quá dòng, dòng thấp, mất pha, đảo pha, không cân pha và khóa rotor. Đây là dòng sản phẩm lý tưởng cho các ứng dụng yêu cầu độ chính xác cao, khả năng hoạt động ổn định và độ tin cậy tuyệt đối.
Tổng quan về D5 MPR1 Minilec
D5 MPR1 Minilec thuộc dòng sản phẩm MPR cao cấp do Minilec (Ấn Độ) phát triển. Thiết bị này sử dụng CT ngoài để đo dòng điện động cơ với độ chính xác cao, đồng thời cho phép người dùng cấu hình thời gian khởi động, dòng cắt, thời gian trễ tác động linh hoạt.
Với giao diện hiện đại, chức năng hiển thị lỗi trực quan bằng LED và relay đầu ra mạnh mẽ, D5 MPR1 Minilec được tin dùng trong các hệ thống yêu cầu bảo vệ động cơ 3 pha công suất trung bình đến lớn.
Ưu điểm nổi bật của D5 MPR1
-
Bảo vệ toàn diện: quá dòng, dòng thấp, mất pha, đảo pha, lệch pha, khóa rotor.
-
CT dòng ngoài: đo chính xác, dễ tích hợp với hệ thống có tải lớn.
-
Tùy chỉnh thời gian khởi động, thời gian trễ tác động và reset dễ dàng.
-
Hiển thị LED chỉ báo lỗi theo từng chức năng, thuận tiện trong quá trình giám sát và bảo trì.
-
Relay ngõ ra C/O 5A, tương thích với hầu hết các hệ điều khiển: contactor, PLC.
-
Gắn DIN rail, phù hợp cho tủ điện công nghiệp và trung tâm điều khiển động cơ.
-
Độ bền cao, hoạt động ổn định trong môi trường có nhiễu điện hoặc nhiệt độ biến động.
Thông số kỹ thuật của D5 MPR1 Minilec
| Thông số kỹ thuật | Giá trị |
|---|---|
| Nguồn cấp | 230VAC hoặc 415VAC – 50/60Hz |
| Ngõ vào dòng điện | Qua CT ngoài (5A hoặc tùy chọn) |
| Chức năng bảo vệ | Quá dòng, dòng thấp, mất pha, đảo pha, lệch pha, khóa rotor |
| Relay ngõ ra | 1 C/O, tải 5A tại 250VAC |
| Thời gian khởi động | Cài đặt từ 0.5 – 30 giây |
| Thời gian tác động | Cài đặt từ 0.1 – 10 giây |
| Hiển thị trạng thái | LED nguồn, LED báo lỗi cụ thể từng lỗi |
| Nhiệt độ hoạt động | -10°C đến +55°C |
| Kiểu lắp đặt | Gắn DIN rail 35mm |
Ứng dụng thực tế của D5 MPR1
D5 MPR1 Minilec được sử dụng trong các hệ thống công nghiệp, thương mại, nhà máy sản xuất, nơi cần bảo vệ động cơ có công suất từ vừa đến lớn:
-
Máy bơm công nghiệp, máy nén khí, quạt hút lớn, băng tải dài.
-
Tủ điện điều khiển động cơ trung tâm (MCC Panel).
-
Dây chuyền sản xuất thực phẩm, giấy, xi măng, dệt, hóa chất.
-
Các trạm trộn bê tông, hệ thống bơm nước nhiều cấp.
10 mã sản phẩm tương tự với D5 MPR1 Minilec
Danh sách các mã thiết bị Minilec tương đương hoặc có tính năng gần giống, giúp bạn lựa chọn linh hoạt theo công suất và ứng dụng:
| Mã sản phẩm | Chức năng chính |
|---|---|
| D5 MPR1 | Bảo vệ động cơ 3 pha cao cấp, giám sát dòng toàn diện |
| D3 MPR1 | Giám sát dòng pha – tương đương công suất nhỏ hơn |
| D2 MPR3 | Bảo vệ động cơ cơ bản: quá dòng, dòng thấp, khóa rotor |
| MPR D2 | Thiết bị bảo vệ động cơ tiêu chuẩn, dùng CT ngoài |
| F3 MPR1 | Giám sát dòng pha kết hợp dòng rò trong cùng thiết bị |
| OCS D1 | Rơ le bảo vệ động cơ đa năng, CT ngoài |
| S2 CMR3 | Rơ le giám sát dòng thấp – bảo vệ bơm chạy không tải |
| RPF D2 | Bảo vệ mất pha, đảo pha, lệch pha – bổ sung hệ thống pha |
| PGS D2 | Giám sát điện áp 3 pha – quá áp, thấp áp, lệch áp |
| F3 EFR2 | Rơ le bảo vệ dòng rò – 2 ngưỡng cảnh báo và ngắt tải |
D5 MPR1 Minilec là thiết bị bảo vệ động cơ mạnh mẽ, chính xác và bền bỉ, thích hợp cho các hệ thống điều khiển công nghiệp hiện đại. Với khả năng giám sát toàn diện và độ tin cậy cao, sản phẩm giúp bảo vệ động cơ, giảm thiểu thời gian dừng máy và tối ưu chi phí vận hành.
