Description

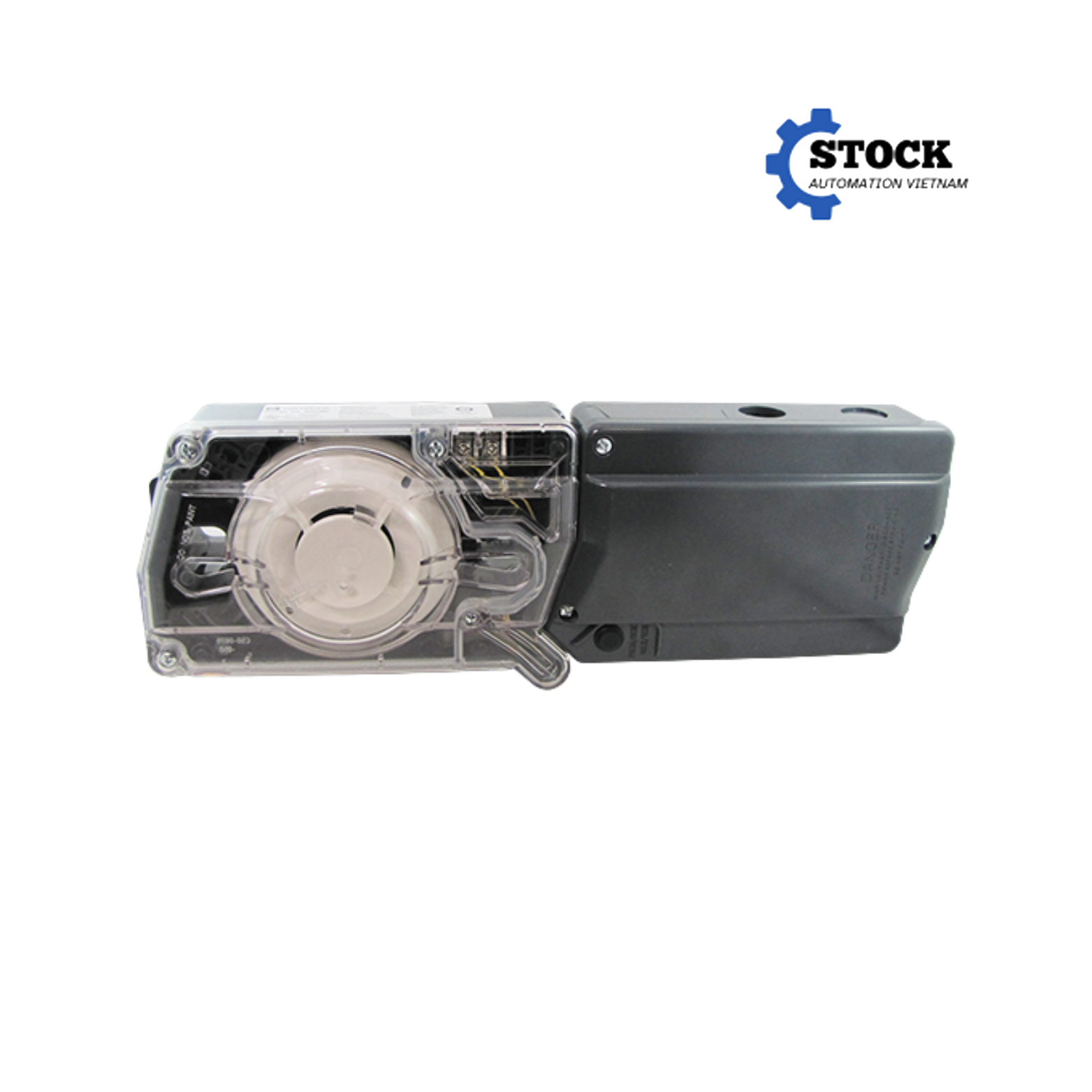

Tổng quan về DSD Series Greystone
DSD Series Greystone là thiết bị dò khói quang photoelectric 4‑wire chuyên dụng cho hệ thống HVAC, được thiết kế để lắp trong đường ống dẫn không khí. Sử dụng đầu dò cắm plug‑in với tính năng lọc sai báo (low‑flow technology), thiết bị có khả năng phát hiện khói trong điều kiện luồng khí từ 100 đến 4.000 FPM, nhiệt độ hoạt động từ –20 °C đến 70 °C, và độ ẩm 0–95 % RH không ngưng tụ
Đặc điểm nổi bật DSD Series Greystone
-
4‑Wire photoelectric với đầu dò cắm plug‑in: dễ thay thế, độ bền cao
-
Thích ứng luồng khí thấp: từ 100 đến 4.000 FPM
-
Nguồn linh hoạt: hỗ trợ 24 VAC/DC hoặc 120/240 VAC
-
Hai relay SPDT Form‑C: relay báo cháy và relay giám sát
-
Test/Reset button dễ thao tác, LED báo trạng thái rõ ràng
-
Dễ dàng lắp đặt cho cả ống tròn và ống hình chữ nhật, dùng sampling tube DST (cần mua thêm)
-
Mạng lưới cảm biến lập chéo: tối đa 50 bộ, khi một bộ báo cháy, tất cả relay đồng bộ chuyển trạng thái
-
Chứng nhận cULus và FM: phù hợp tiêu chuẩn an toàn hàng đầu
Thông số kỹ thuật DSD Series Greystone
| Thông số kỹ thuật | DSD Series |
|---|---|
| Loại thiết bị | 4‑Wire Photoelectric Duct Smoke Detector |
| Luồng khí hoạt động | 100–4.000 FPM (0,5–20,32 m/s) |
| Nhiệt độ hoạt động | –20 °C đến +70 °C |
| Độ ẩm | 0–95 % RH không ngưng tụ |
| Nguồn cấp | 24 VAC/DC, hoặc 120 VAC, hoặc 240 VAC |
| Relay | 2 × SPDT Form‑C (alarm & supervisory) |
| Điện áp dây cấp | 20–29 VDC; 24 VAC; 120/240 VAC |
| Thời gian响应报警 | ≥ 15 giây |
| Dòng chờ/giảalarm | ≈ 21 mA tại 24 VDC; ≈ 65 mA tại 24 VAC |
| Relay auxiliary rating | Alarm relay: 10 A resistive; supervisory contact: 2 A @30 VDC / 125 VAC |
| Kích thước | 37 × 12,7 × 6,36 cm (14,38 × 5 × 2,5 in) |
| Trọng lượng | ~ 1,14 kg (2,5 lb) |
Ứng dụng thực tế DSD Series Greystone
-
Giám sát khói trong hệ HVAC tại các tòa nhà, trung tâm dữ liệu, bệnh viện, khu công nghiệp…
-
Phát hiện khói đường ống để tự động đóng quạt, đóng cửa gió hay chuyển chế độ vận hành hệ thống lọc không khí
-
Cài đặt dễ dàng với sampling tube, phù hợp cả ống tròn và hình chữ nhật
-
Mở rộng mạng lưới cảm biến liên kết nhiều cảm biến để xác định vị trí báo cháy chính xác
-
Tuân thủ tiêu chuẩn an toàn UL268A, NFPA, FM, cULus
Mã thiết bị tiêu biểu DSD Series Greystone
-
DSD120 – Duct Smoke Detector, 120 VAC (cần tube D4S/DST)
-
DSD240 – Duct Smoke Detector, 240 VAC hoặc 24 VAC/DC
-
DST1.0
-
DST1.5
-
DST10.0
-
DST3.0
-
DST5.0
Kết luận
DSD Series của Greystone là giải pháp hiệu quả cho việc phát hiện khói trong đường ống HVAC với đầu dò plug‑in, khả năng phát hiện luồng khí thấp, cấu hình linh hoạt về nguồn điện và khả năng liên kết nhiều thiết bị. Với relay kép, nút test/reset tiện dụng, thiết bị giúp tăng cường an toàn cháy nổ, hỗ trợ báo động tự động và giám sát từ xa trong các hệ thống thông khí hiện đại.
