Description

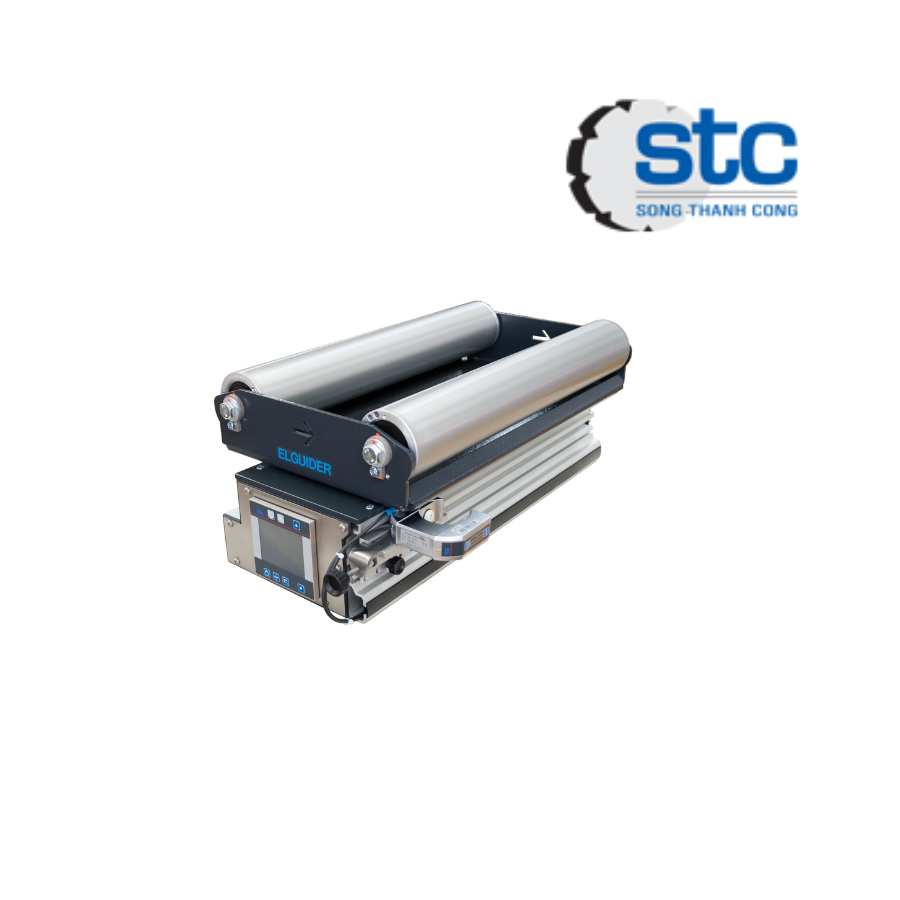

ELGUIDER DRB23 – Erhardt+Leimer Vietnam là hệ thống dẫn hướng biên hiện đại được thiết kế để xử lý các vật liệu rộng và nặng trong môi trường công nghiệp khắc nghiệt. Thiết bị mang lại độ chính xác cao, ổn định lâu dài và dễ dàng tích hợp vào dây chuyền sản xuất tự động.
List code
| 00327121 | drive unit e-motor painted-00327121 |
| 00391699 | Digital ultrasonic sensor +plug M8 5m-00391699 FX 4631 |
| 00210924 | Load cell 0.30kN-00210924 PD 2525 |
| 00302990 | Amplifier CV 2201 standard module-00302990 CV 2201 |
| 00517389 | FR 5201 Infrared sensor CAN-00517389 FR 5201 |
| 00390351 | DC 9229 w.color touch, ethernet-00390351 DC 9229 |
| 00375964 | Dig. web tension controller 00375964-DC 6210 Id Number: 1910446819 |
| 00355850 | CONTROLLER DC 9156 W.ENCL. 24VDC Linak-00355850 DC 9156 |
| 00390721 | digital infrared edge sens.angl.plg.3,0m-00390721 FR 4631 |
| 00352113 | Ultrasonic edge sensor dig. w. JST 8.0m 00352113-FX 4633 |
| 00337492 | control unit pneumatic DP 60007 switch device pneumatic with stainless steel enclosure 380x300x155 mm, for felt- and wire guide with One-way restrictor valve |
| 00444476 | control unit pneumatic DP 60007 switch device pneumatic with stainless steel enclosure 380x300x155 mm, for felt- and wire guide with One-way restrictor valve operable temperature range …150°C |
| 00329193 | 3 PHASE MOTOR B14 0.75KW 200-240/346-420-00329193 |
| 00367176 | ELSCAN CMOS camera OM 4110 std.resol.ESD-00367176 |
| 00840232 | DO 8221 camera computer in desktop housing for EPI, for one or two cameras OL 82.., |
| 00503152 | software application for DN 1002 / DO 8221 for calender with AG9 |
| 00045916 | Edge sensor mechanical ri. cable 2000 lg- 00045916 – F 31E |
| 835594 | Load cell 0.30kN-00835594 PD 2525 |
| 00302990 | Amplifier CV 2201 standard module |
| 00320065 | Cable shielded for dig. sensor 7.0m |
| 00363593 | FX 4200 Edge sensor digital ultrasonic |
| 00375964 | Dig. web tension controller-00375964 DC 6210 |
| 00366945 | Drive unit left with flange support KR 6030 |
| 00366946 | Drive unit right with flange support KR 6030 |
Đặc điểm nổi bật của ELGUIDER DRB23 – Erhardt+Leimer Vietnam
-
Độ chính xác cao: Dẫn hướng với độ lệch cực thấp, phù hợp với vật liệu có khổ lớn.
-
Chịu tải mạnh: Thiết kế chắc chắn, vận hành ổn định dưới tải nặng và căng lực lớn.
-
Kết nối linh hoạt: Hỗ trợ giao diện kỹ thuật số và giao tiếp mạng Profinet, Ethernet/IP, UDP.
-
Tích hợp cảm biến tiên tiến: Dễ dàng hiệu chỉnh và kiểm soát vị trí biên vật liệu chính xác.
-
Đáp ứng tiêu chuẩn an toàn quốc tế: Chứng nhận CE và NRTL, đảm bảo độ tin cậy vận hành.
Thông số kỹ thuật chính – ELGUIDER DRB23 – Erhardt+Leimer Vietnam
| Thông số | Giá trị |
|---|---|
| Điện áp hoạt động danh định | 24 V DC |
| Dải điện áp hoạt động | 20 – 30 V DC |
| Dòng điện tiêu thụ tối đa | 4.5 A DC |
| Đường kính con lăn hỗ trợ | Có thể lên đến 80 mm (tùy chọn) |
| Hành trình điều chỉnh | Phụ thuộc phiên bản TL – ví dụ ±18 mm, ±21 mm |
| Tốc độ điều chỉnh | Lên đến 150 mm/s |
| Lực căng vật liệu tối đa | 400 – 600 N (tùy cấu hình) |
| Nhiệt độ môi trường | +10 °C đến +50 °C |
| Độ ẩm hoạt động | 15 – 95% (không ngưng tụ) |
| Giao diện kỹ thuật số | 5 ngõ vào, 1 ngõ ra |
| Giao thức mạng hỗ trợ | ELNET, Ethernet UDP, Ethernet/IP, Profinet |
| Cấp bảo vệ | IP 54 |
| Chứng nhận | CE (2006/42/EC), NRTL CU72180310 01 |
Ứng dụng của ELGUIDER DRB23 – Erhardt+Leimer Vietnam
ELGUIDER DRB23 – Erhardt+Leimer Vietnam được sử dụng rộng rãi trong:
-
Ngành in ấn cuộn lớn và bao bì công nghiệp
-
Sản xuất vải không dệt, cao su và vật liệu cuộn nặng
-
Dây chuyền sản xuất tốc độ cao yêu cầu độ chính xác tuyệt đối
Thiết bị giúp cải thiện hiệu suất và độ ổn định trong sản xuất, giảm thiểu lỗi do lệch biên vật liệu.
Kết luận
Với thiết kế cứng cáp, khả năng điều chỉnh chính xác và tính linh hoạt cao, ELGUIDER DRB23 – Erhardt+Leimer Vietnam là giải pháp lý tưởng cho các dây chuyền sản xuất hiện đại. Đây là thiết bị đáng tin cậy để tối ưu hóa quy trình dẫn hướng biên cho vật liệu có tải trọng lớn.
