Description

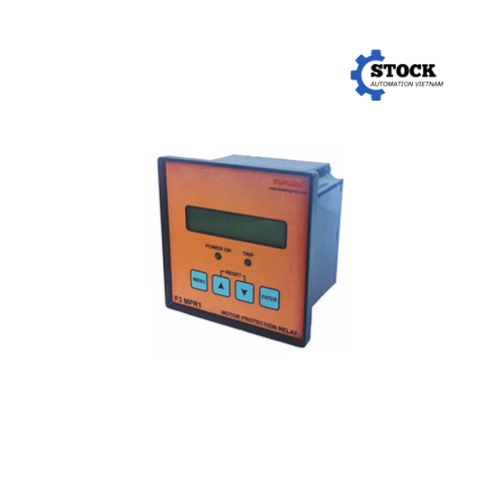

F3 MPR1 Minilec là thiết bị rơ le bảo vệ động cơ thế hệ mới, tích hợp nhiều tính năng giám sát quan trọng: quá dòng, dòng thấp, mất pha, đảo pha, không cân pha, dòng rò và khóa rotor. Đây là giải pháp toàn diện để bảo vệ động cơ điện 3 pha trong các ứng dụng công nghiệp, đảm bảo vận hành an toàn và nâng cao độ bền thiết bị.
Tổng quan về F3 MPR1 Minilec
F3 MPR1 Minilec được phát triển bởi Minilec – thương hiệu hàng đầu Ấn Độ về giải pháp bảo vệ và giám sát điện. Thiết bị kết hợp bảo vệ dòng pha và dòng rò trong cùng một bộ rơ le, cho phép giám sát toàn diện cả hệ thống động lực lẫn an toàn điện.
Không giống các loại relay đơn chức năng, F3 MPR1 Minilec sử dụng CT dòng pha và CT dòng rò riêng biệt, giúp phân tích chính xác dòng điện và phát hiện kịp thời các lỗi nguy hiểm như rò điện, chạm đất, mất pha, quá tải hoặc động cơ bị kẹt.
Ưu điểm nổi bật của F3 MPR1
-
Tích hợp bảo vệ dòng pha & dòng rò trong một thiết bị duy nhất.
-
Giám sát toàn diện: quá dòng, dòng thấp, mất pha, đảo pha, dòng rò, khóa rotor.
-
Tùy chỉnh được ngưỡng dòng pha và dòng rò, phù hợp với nhiều tải khác nhau.
-
Ngõ vào sử dụng CT dòng pha và CBCT dòng rò, độ chính xác cao.
-
Relay ngõ ra độc lập cho lỗi dòng pha và lỗi dòng rò, kiểm soát chính xác.
-
Đèn LED chỉ báo lỗi cụ thể, hỗ trợ kiểm tra nhanh tình trạng hệ thống.
-
Thiết kế gắn DIN rail, nhỏ gọn, dễ lắp đặt vào tủ điện công nghiệp.
Thông số kỹ thuật của F3 MPR1 Minilec
| Thông số kỹ thuật | Giá trị |
|---|---|
| Nguồn cấp | 230VAC hoặc 415VAC – 50/60Hz |
| Ngõ vào dòng pha | Qua CT 5A (có thể tùy chọn dòng khác) |
| Ngõ vào dòng rò | Qua CBCT (external core balance CT) |
| Bảo vệ lỗi | Quá dòng, dòng thấp, mất pha, đảo pha, dòng rò, khóa rotor |
| Relay ngõ ra | 2 relay C/O riêng biệt cho dòng pha và dòng rò |
| Ngưỡng dòng và thời gian | Tùy chỉnh bằng núm vặn |
| Hiển thị trạng thái | LED nguồn, LED báo lỗi |
| Nhiệt độ hoạt động | -10°C đến +55°C |
| Lắp đặt | Gắn DIN rail 35mm |
Ứng dụng thực tế của F3 MPR1 Minilec
F3 MPR1 Minilec là thiết bị bảo vệ động cơ lý tưởng trong các hệ thống công nghiệp hiện đại, nơi yêu cầu độ an toàn điện và kiểm soát tải chặt chẽ:
-
Bảo vệ động cơ bơm nước, máy nén, quạt công nghiệp công suất lớn.
-
Ứng dụng trong ngành dệt, giấy, thực phẩm, hóa chất, xử lý nước thải.
-
Hệ thống HVAC, AHU, PCCC, dây chuyền sản xuất tự động hóa.
-
Tủ điện trung tâm MCC, ATS Panel, hệ thống bơm cấp nước tòa nhà.
-
Dự án có yêu cầu đồng thời bảo vệ dòng pha và rò rỉ điện (ELCB/RCM).
10 mã sản phẩm tương tự với F3 MPR1 Minilec
Danh sách thiết bị Minilec tương tự giúp người dùng so sánh và lựa chọn giải pháp phù hợp:
| Mã sản phẩm | Chức năng chính |
|---|---|
| F3 MPR1 | Bảo vệ động cơ đa chức năng, giám sát dòng pha và dòng rò |
| D2 MPR3 | Bảo vệ quá dòng, dòng thấp, lệch pha, khóa rotor – không có dòng rò |
| OCS D1 | Rơ le động cơ đa chức năng – dòng pha, dòng thấp, rotor |
| MPR D2 | Bảo vệ động cơ tiêu chuẩn, CT ngoài, không giám sát dòng rò |
| F3 EFR1 | Rơ le dòng rò 1 ngưỡng, relay trip độc lập |
| F3 EFR2 | Dòng rò cao cấp, 2 ngưỡng (alarm + trip) – tích hợp báo trước |
| USP P1 | Rơ le giám sát điện áp & tần số nguồn 3 pha |
| PGS D2 | Giám sát điện áp ba pha, bảo vệ quá áp, thấp áp, lệch pha |
| S2 CMR3 | Rơ le giám sát dòng thấp, ứng dụng bơm chạy khô, mất tải |
| RPF D2 | Rơ le bảo vệ pha: mất pha, đảo pha, lệch pha – ứng dụng tủ MCC |
F3 MPR1 Minilec là thiết bị bảo vệ động cơ toàn diện, tích hợp bảo vệ dòng pha và dòng rò trong một thiết bị duy nhất. Với khả năng giám sát thông minh và relay điều khiển độc lập, sản phẩm này mang đến sự an toàn, tiết kiệm và chuyên nghiệp cho mọi hệ thống điện 3 pha hiện đại.
