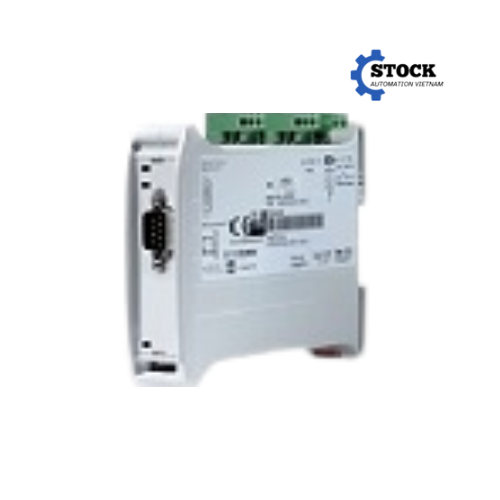

Tổng quan về HD67290 ADFweb
HD67290 ADFweb là bộ chuyển đổi giao thức công nghiệp do hãng ADFweb (Italy) sản xuất, giúp kết nối giữa hệ thống điều khiển Modbus RTU Slave với các thiết bị sử dụng chuẩn giao tiếp M-Bus Master. Thiết bị giúp đồng bộ dữ liệu từ hệ thống Modbus RTU với các đồng hồ đo điện, nước, năng lượng sử dụng giao thức M-Bus, tạo ra giải pháp linh hoạt cho các hệ thống quản lý năng lượng và giám sát tiêu thụ.
Với HD67290 ADFweb, kỹ sư vận hành có thể dễ dàng tích hợp các thiết bị đo đếm M-Bus vào hệ thống điều khiển Modbus RTU hiện có mà không cần đầu tư thêm thiết bị trung gian phức tạp.
Đặc điểm nổi bật của HD67290 ADFweb
-
Chuyển đổi Modbus RTU Slave ↔ M-Bus Master: Cho phép hệ thống Modbus RTU truy cập dữ liệu đo đếm từ thiết bị M-Bus.
-
Cấu hình nhanh chóng với phần mềm ADFweb miễn phí: Giao diện cấu hình trực quan, dễ thiết lập bản đồ dữ liệu.
-
Tương thích nhiều chuẩn đồng hồ đo điện, nước, nhiệt M-Bus chuẩn EN13757: Hỗ trợ linh hoạt nhiều chủng loại thiết bị M-Bus.
-
Thiết kế DIN-Rail nhỏ gọn: Dễ dàng lắp đặt trong tủ điều khiển công nghiệp.
-
Hỗ trợ cách ly tín hiệu 1500VDC: Đảm bảo an toàn tín hiệu khi làm việc trong môi trường nhiễu công nghiệp.
-
Tích hợp LED trạng thái: Hỗ trợ kỹ thuật viên giám sát tình trạng hoạt động dễ dàng.
-
Chứng nhận CE, RoHS: Đáp ứng tiêu chuẩn an toàn và môi trường quốc tế.
Thông số kỹ thuật HD67290 ADFweb
| Thông số | Giá trị |
|---|---|
| Model | HD67290 ADFweb |
| Giao thức | Modbus RTU Slave ↔ M-Bus Master |
| Cổng Serial Modbus RTU | RS485 (screw terminals) |
| Số thiết bị M-Bus hỗ trợ | Tối đa 50 thiết bị M-Bus |
| Chuẩn M-Bus | EN13757 |
| Tốc độ Modbus RTU | 1.2 kbps – 115.2 kbps |
| Cách ly tín hiệu | 1500 VDC |
| Nguồn cấp | 8 – 24 VDC |
| Nhiệt độ hoạt động | -10°C đến +60°C |
| Kích thước | 100 x 30 x 120 mm |
| Chứng nhận | CE, RoHS |
Ứng dụng thực tế của HD67290
HD67290 ADFweb được ứng dụng rộng rãi trong các hệ thống quản lý năng lượng, giám sát tiêu thụ tài nguyên và điều khiển tự động hóa:
-
Quản lý tòa nhà thông minh (BMS): Tích hợp đồng hồ nước, điện, nhiệt độ M-Bus vào hệ thống giám sát trung tâm Modbus RTU.
-
Trung tâm thương mại, khu công nghiệp: Thu thập dữ liệu đo đếm đa điểm từ hệ thống M-Bus về SCADA Modbus RTU.
-
Hệ thống quản lý năng lượng (EMS): Đồng bộ hóa dữ liệu tiêu thụ năng lượng cho phân tích và tối ưu hóa vận hành.
-
Ngành sản xuất thực phẩm, dược phẩm: Quản lý tiêu thụ nhiệt, nước, hơi trên dây chuyền sản xuất.
-
Ứng dụng đô thị thông minh (Smart City): Thu thập dữ liệu tiêu thụ từ mạng M-Bus để phục vụ vận hành đô thị thông minh.
Các mã thiết bị liên quan HD67290 ADFweb
Ngoài HD67290 ADFweb, hãng ADFweb còn cung cấp nhiều bộ chuyển đổi giao thức khác phục vụ các nhu cầu tích hợp đa dạng:
| Model | Chức năng |
|---|---|
| HD67221 | Modbus TCP ↔ Modbus RTU/ASCII |
| HD67250-A1 | Modbus TCP Master ↔ Modbus RTU Slave |
| HD67250-A4 | Modbus TCP Slave ↔ Modbus RTU Master |
| HD67416 | DeviceNet Master ↔ Modbus TCP Client |
| HD67644-B2 | BACnet IP ↔ Modbus RTU Slave |
Kết luận
HD67290 ADFweb là giải pháp lý tưởng giúp kết nối nhanh chóng các thiết bị đo lường M-Bus vào hệ thống điều khiển Modbus RTU. Thiết bị giúp tiết kiệm chi phí đầu tư, mở rộng linh hoạt hệ thống điều khiển và đảm bảo vận hành ổn định lâu dài cho các hệ thống BMS, EMS, SCADA tại Việt Nam.
