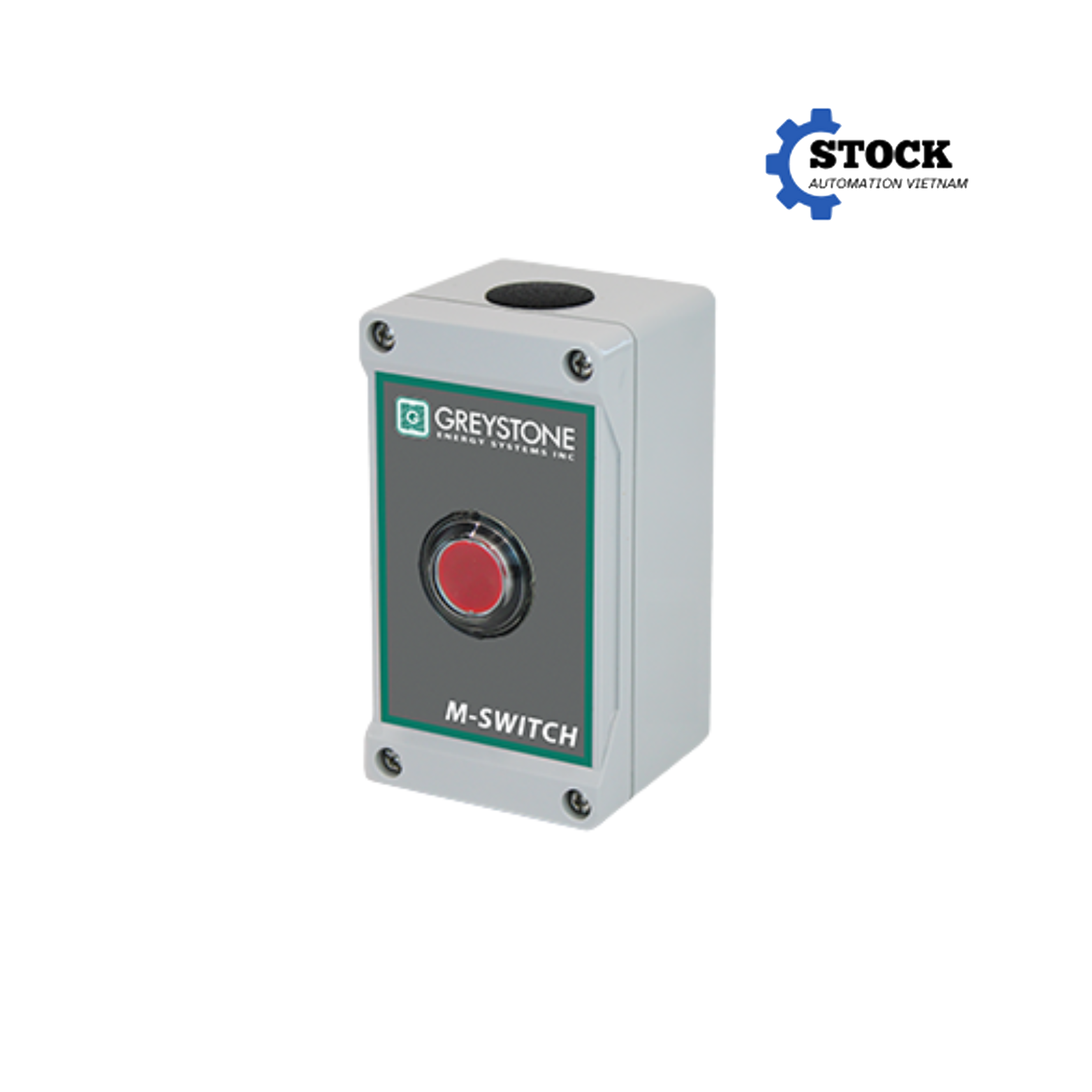

Tổng quan về M‑Switch Series Greystone
M‑Switch Series Greystone là bộ chuyển mạch kỹ thuật số nhỏ gọn, được thiết kế để mở rộng tính năng điều khiển từ xa cho hệ thống trung tâm như M‑Controller II và Q4C‑II Series. Thiết bị hoạt động thông qua giao tiếp RS‑485 (OptoMux), cho phép kích hoạt hoặc đặt lại các ngõ ra relay, còi báo, đèn strobes từ xa thông qua nút nhấn hoặc từ nút bỏ qua báo động.
-
Cung cấp ngõ push‑button trực tiếp và hỗ trợ input tới 10 R‑Switch (remote switch) mỗi loại
-
Xuất tín hiệu tương ứng với mức 0 (OFF) hoặc 9999 (ON) đến controller
-
Tính năng Latch (giữ trạng thái ON cho đến khi nhấn reset) hoặc non‑latch (ON/OFF theo lần nhấn) lựa chọn bằng DIP‑switch
Đặc điểm nổi bật của M‑Switch Series Greystone
-
Ngõ vào tín hiệu: nút nhấn onboard (momentary) + hỗ trợ tới 10 R‑Switch cho chức năng ON/OFF hoặc RESET
-
Giao tiếp: RS‑485 (OptoMux) với địa chỉ cấu hình qua DIP‑switch (0–31)
-
Tích hợp LED báo trạng thái: đỏ khi ON, tắt khi OFF
-
Định dạng output: xuất giá trị “0” (OFF) hoặc “9999” (ON) cho hệ thống trung tâm
-
Nguồn cấp: hoạt động trên AC (15‑24 VAC) hoặc DC (18‑30 VDC)
-
Bảo vệ: vỏ nhựa chịu áp, đạt IP66, NEMA 4/4X/12/13, bao gồm fuse phục hồi tự động 1 A
-
Nhiệt độ làm việc: –45 °C đến +65 °C; độ ẩm 5‑95 % RH không ngưng tụ
Thông số kỹ thuật
| Thông số kỹ thuật | Giá trị |
|---|---|
| Mã sản phẩm | M‑Switch |
| Giao tiếp | RS‑485 (OptoMux), địa chỉ 0–31 |
| Đầu vào switch | Nút nhấn, R‑Switch x10, Reset Switch x10 |
| Giữ (Latch) có chọn | DIP‑SW position 6 |
| Output digital | 0 (OFF) hoặc 9999 (ON) |
| LED trạng thái | Đỏ khi ON, tắt khi OFF |
| Nguồn cấp | 15‑24 VAC hoặc 18‑30 VDC |
| Fuse bảo vệ | Polyswitch 1 A (tái khôi phục) |
| Bảo vệ vỏ | IP66 / NEMA 4/4X/12/13 |
| Nhiệt độ hoạt động | –45 °C đến +65 °C |
| Kích thước | ~120 × 65 × 60 mm |
| Trọng lượng | < 0.23 kg |
Ứng dụng thực tế
-
Kích hoạt/quản lý hệ thống quạt, đèn, còi báo từ xa khi phát hiện sự kiện khí hoặc lỗi hệ thống
-
Phối hợp với M‑Controller II hoặc Q4C‑II để khởi động/đặt lại cảnh báo từ xa
-
Triển khai trong các khu vực như phòng máy lạnh, tủ điều khiển khí, phòng kỹ thuật hoặc hầm máy
Kết luận
M‑Switch Series là module điều khiển cốt lõi cho hệ thống giám sát khí và tự động hóa Greystone, đem lại độ tin cậy cao và tính năng linh hoạt. Với support tối đa 10 remote switch, khả năng chọn chế độ giữ/lặp, giao tiếp RS‑485 ổn định và khả năng vận hành trong môi trường khắc nghiệt, thiết bị là giải pháp đáng tin cậy để mở rộng và tự động hóa các hệ thống giám sát hiện đại.
