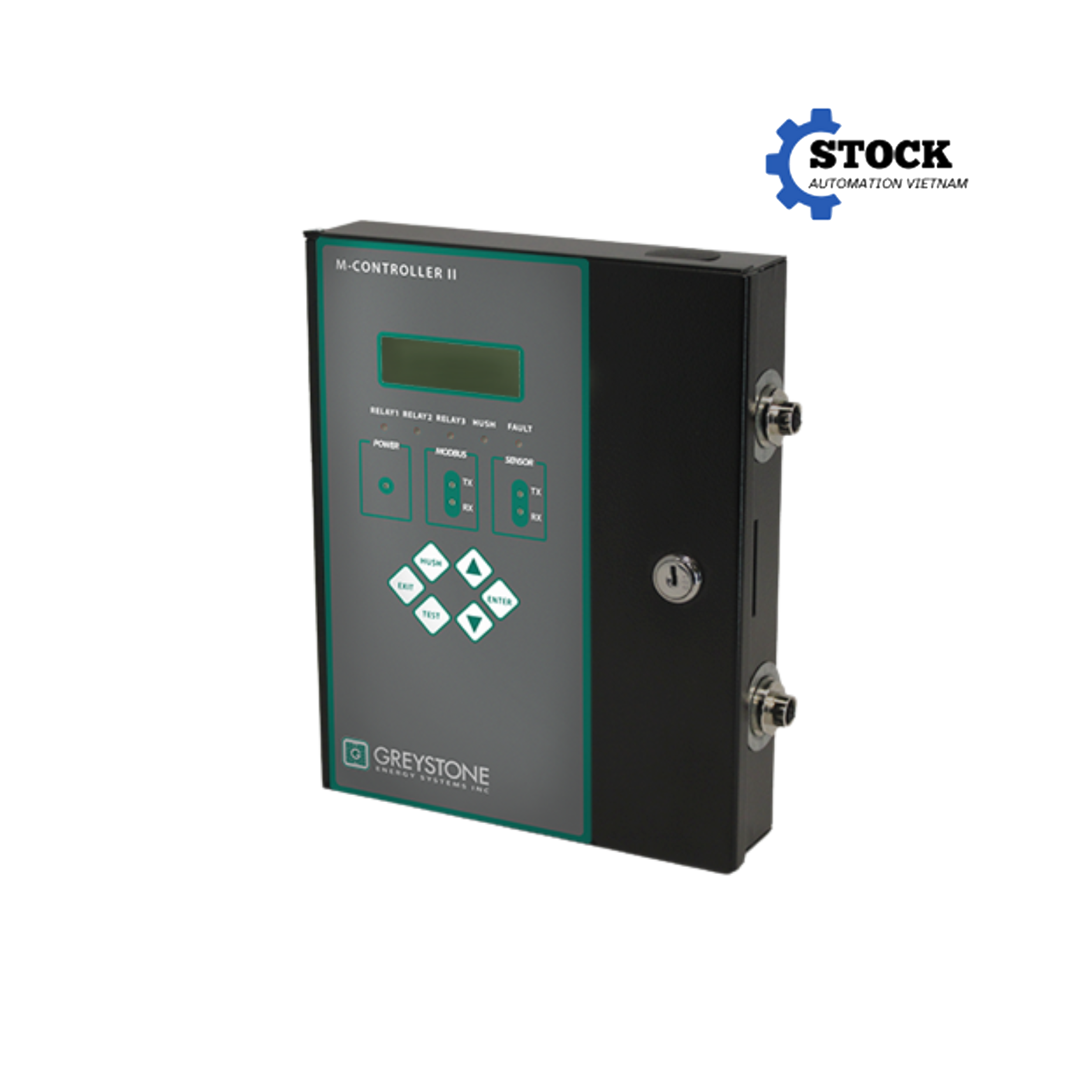

Tổng quan về M‑Controller II Series Greystone
M‑Controller II Series Greystone là giải pháp điều khiển trung tâm đa kênh của Greystone, dùng để kết nối và giám sát lên đến 32 ngõ đầu vào digital và 8 ngõ đầu vào analog, chuyên dùng trong các ứng dụng an toàn môi trường như giám sát khí độc, khí cháy, tín hiệu cảm biến và cảnh báo tự động. Thiết bị hỗ trợ giao tiếp chuẩn công nghiệp như Modbus RTU và tùy chọn BACnet/IP, cùng màn hình LCD 2×16 ký tự, còi báo và đèn trạng thái tích hợp ngay trên thiết bị
Đặc điểm nổi bật của M‑Controller II Series
-
Kết nối đa kênh: hỗ trợ tới 32 đầu vào số và 8 đầu vào analog 4–20 mA, theo chuẩn RAMPTI.
-
Ngõ ra relay: đi kèm 3 relay SPDT nội bộ; có thể mở rộng lên đến 12 bảng relais từ xa
-
Cảnh báo tích hợp: còi âm 90 dB với 3 chế độ, đèn LED trạng thái và ngõ ra horn/strobe 24 VDC.
-
Hiển thị & điều khiển: màn hình LCD, bàn phím cảm ứng phục vụ cài đặt setpoints và xem thông số theo thời gian thực.
-
Giao tiếp linh hoạt: chuẩn Modbus RTU (RS‑485) và tùy chọn BACnet/IP; có cổng USB để cấu hình qua phần mềm M‑View
-
Chất lượng chuẩn công nghiệp: vỏ thép sơn epoxy, đạt chuẩn NEMA 4X, hoạt động từ –20 °C đến +50 °C, độ ẩm 5–95% không ngưng tụ
Thông số kỹ thuật M‑Controller II Series
| Thông số kỹ thuật | Giá trị |
|---|---|
| Ngõ vào digital | 32 ngõ |
| Ngõ vào analog | 8 kênh (4–20 mA) |
| Ngõ ra relay cơ bản | 3 SPDT (5 A) |
| Mở rộng relay | Tối đa 12 bảng M‑Relay |
| Giao tiếp | Modbus RTU, BACnet/IP (tùy chọn) |
| Màn hình và bàn phím | LCD 2×16 ký tự, keypad 6 phím |
| Cảnh báo âm thanh & ánh sáng | Còi 90 dB; LED trạng thái; horn/strobe 24 V |
| Giao thức cấu hình | USB với phần mềm M‑View |
| Nhiệt độ hoạt động | –20 °C đến +50 °C |
| Độ ẩm | 5–95 % RH, không ngưng tụ |
| Vỏ bảo vệ | Thép epoxy, NEMA 4X/IP66 |
| Kích thước | 203 × 254 × 51 mm |
| Tiêu chuẩn | UL 2017 |
Ứng dụng thực tế của M‑Controller II Series
-
Giám sát hệ thống báo khí (CO, H₂S, VOC) và gas lạnh tại khu vực kỹ thuật, fangates, gara, kho lạnh.
-
Tích hợp với hệ thống tự động hóa BMS hoặc SCADA qua giao thức Modbus/BACnet.
-
Điều khiển cảnh báo tự động (relay/đèn/còi) khi vượt ngưỡng khí quy định.
-
Sử dụng cùng bảng M‑Relay để mở rộng hệ thống điều khiển thiết bị ngoài.
-
Đáp ứng yêu cầu tuân thủ tiêu chuẩn an toàn như CSA-B52, UL-2075
Bộ mã thiết bị tiêu biểu và phụ kiện
| Mã sản phẩm | Mô tả |
|---|---|
| M‑CONTROLLER2‑A00‑G | Bộ điều khiển 3 relay, 32 digital I/O, 8 analog I/O, Modbus/BACnet/IP |
| M‑RELAY‑5A‑2000000 | Bảng mở rộng 2 relay SPDT |
| M‑RELAY‑5A‑4000000 | Bảng mở rộng 4 relay SPDT |
| BAC‑BOX‑0 | Module giao tiếp BACnet/IP |
| M‑VIEW (phần mềm) | Công cụ cấu hình và giám sát qua USB |
Kết luận
M‑Controller II Series Greystone là thiết bị trung tâm toàn diện cho hệ thống giám sát và điều khiển khí, với khả năng mở rộng lớn, giao tiếp đa dạng, và cảnh báo nhanh chóng. Thiết kế chuẩn công nghiệp cùng tính năng linh hoạt phù hợp với các hệ thống HVAC, BMS, SCADA trong các công trình có yêu cầu bảo vệ môi trường và đảm bảo an toàn tối đa.
