Description

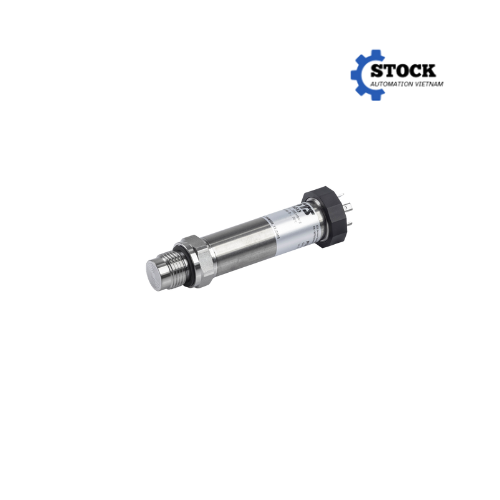

PTM/Ex STSsensor là cảm biến đo mức nước dạng áp suất thủy tĩnh được thiết kế đặc biệt cho các khu vực có nguy cơ cháy nổ cao, như nhà máy hóa chất, dầu khí, trạm nhiên liệu, xử lý nước thải độc hại. Thiết bị đạt chuẩn chống cháy nổ Ex (ATEX, IECEx), sử dụng công nghệ cảm biến chính xác cao, tích hợp dễ dàng vào hệ thống giám sát công nghiệp.
Tổng quan về PTM/Ex STSsensor
PTM/Ex STSsensor là dòng cảm biến đo mức chất lỏng kiểu thả chìm, hoạt động bằng cách đo áp suất thủy tĩnh tại đáy bể hoặc giếng, sau đó quy đổi thành mức chất lỏng. Phiên bản PTM/Ex được phát triển từ dòng PTM/N nổi tiếng của STS – Thụy Sĩ, nhưng được bổ sung chứng chỉ chống cháy nổ cho các khu vực nguy hiểm Zone 0/1.
Cảm biến sử dụng đầu dò bằng thép không gỉ hoặc hợp kim chống ăn mòn, dây dẫn bọc vật liệu chịu hóa chất, đảm bảo độ ổn định lâu dài và tín hiệu chính xác kể cả trong điều kiện môi trường cực đoan.
Đặc điểm nổi bật của PTM/Ex STSsensor
-
Chứng nhận chống cháy nổ Ex ia IIC T4 Ga, phù hợp khu vực Zone 0, Zone 1.
-
Dải đo linh hoạt từ 0…1 m đến 0…250 m H2O, tùy cấu hình.
-
Tín hiệu đầu ra chuẩn 4–20 mA hoặc tùy chọn 0–10 VDC.
-
Độ chính xác cao ±0.1% FS, sai số thấp, ổn định lâu dài.
-
Cáp tín hiệu vented, giúp bù áp suất khí quyển, tăng độ chính xác.
-
Chất liệu đầu dò inox 316L hoặc titanium, chống ăn mòn vượt trội.
-
Cấp bảo vệ IP68, chịu được ngập nước liên tục và áp lực cao.
-
Thiết kế nhỏ gọn, dễ lắp đặt ở bể ngầm, giếng khoan hoặc môi trường chật hẹp.
Thông số kỹ thuật PTM/Ex STSsensor
| Thông số | Giá trị |
|---|---|
| Công nghệ đo | Áp suất thủy tĩnh – Piezoresistive |
| Dải đo mức | 0…1 m đến 0…250 m H2O |
| Đầu ra tín hiệu | 4–20 mA / 0–10 VDC |
| Sai số tiêu biểu | ±0.1% FS hoặc ±0.25% FS |
| Chứng chỉ Ex | Ex ia IIC T4 Ga (ATEX, IECEx) |
| Cáp tín hiệu | Vented, vật liệu PUR, PE, hoặc FEP |
| Cấp bảo vệ | IP68 |
| Nhiệt độ làm việc | –10…70 °C (tùy loại cáp) |
| Vật liệu đầu dò | Inox 316L / Titanium |
| Kiểu lắp đặt | Thả chìm tự do hoặc cố định bằng kẹp / giá đỡ |
Ứng dụng thực tế
PTM/Ex STSsensor là giải pháp lý tưởng cho các hệ thống cần đo mức nước/mức chất lỏng trong khu vực nguy hiểm:
-
Bồn chứa xăng dầu, hóa chất dễ cháy, trạm phân phối nhiên liệu.
-
Giếng khoan, bể chứa nước thải độc hại, khu công nghiệp hóa dầu.
-
Nhà máy lọc dầu, hóa chất, hóa dược, khu vực có hơi dung môi, gas dễ bay hơi.
-
Trạm xử lý nước trong ngành khai khoáng, hầm mỏ, nhà máy điện.
-
Hệ thống SCADA yêu cầu cảm biến Ex Zone 0 cho giám sát tự động.
10 mã thiết bị tương tự
| Mã thiết bị | Đặc điểm chính |
|---|---|
| PTM/Ex | Đo mức nước dạng thả chìm, chống cháy nổ Zone 0/1 |
| ATM/N/IS | Cảm biến áp suất chống cháy nổ, Intrinsically Safe |
| PTM/N/Ex | Phiên bản Ex của PTM/N – độ chính xác cao |
| ATM.1ST/IS | Cảm biến đo áp suất & nhiệt độ, có chứng chỉ Ex |
| LMP 305 | Cảm biến mức nước chìm, độ bền cao, IP68 |
| LMP 307 | Đầu dò áp suất mức chìm, dây bọc chịu hóa chất mạnh |
| ATM.mini Ex | Dòng mini cảm biến áp suất cho khu vực nguy hiểm |
| DMP 333 Ex | Biến áp suất chống cháy nổ, dùng cho khí nén & thủy lực |
| PT20 Ex Lumel | Cảm biến nhiệt độ hoặc áp suất Ex, đầu ra 4–20 mA |
| VEGABAR 38 Ex | Cảm biến áp suất tích hợp Ex từ VEGA, có hiển thị LED |
PTM/Ex STSsensor là cảm biến đo mức nước chuyên dụng cho môi trường cháy nổ, với khả năng đo chính xác, hoạt động ổn định và độ tin cậy cao. Thiết bị giúp đảm bảo an toàn và hiệu quả trong các hệ thống giám sát chất lỏng có yêu cầu nghiêm ngặt về phòng nổ.
