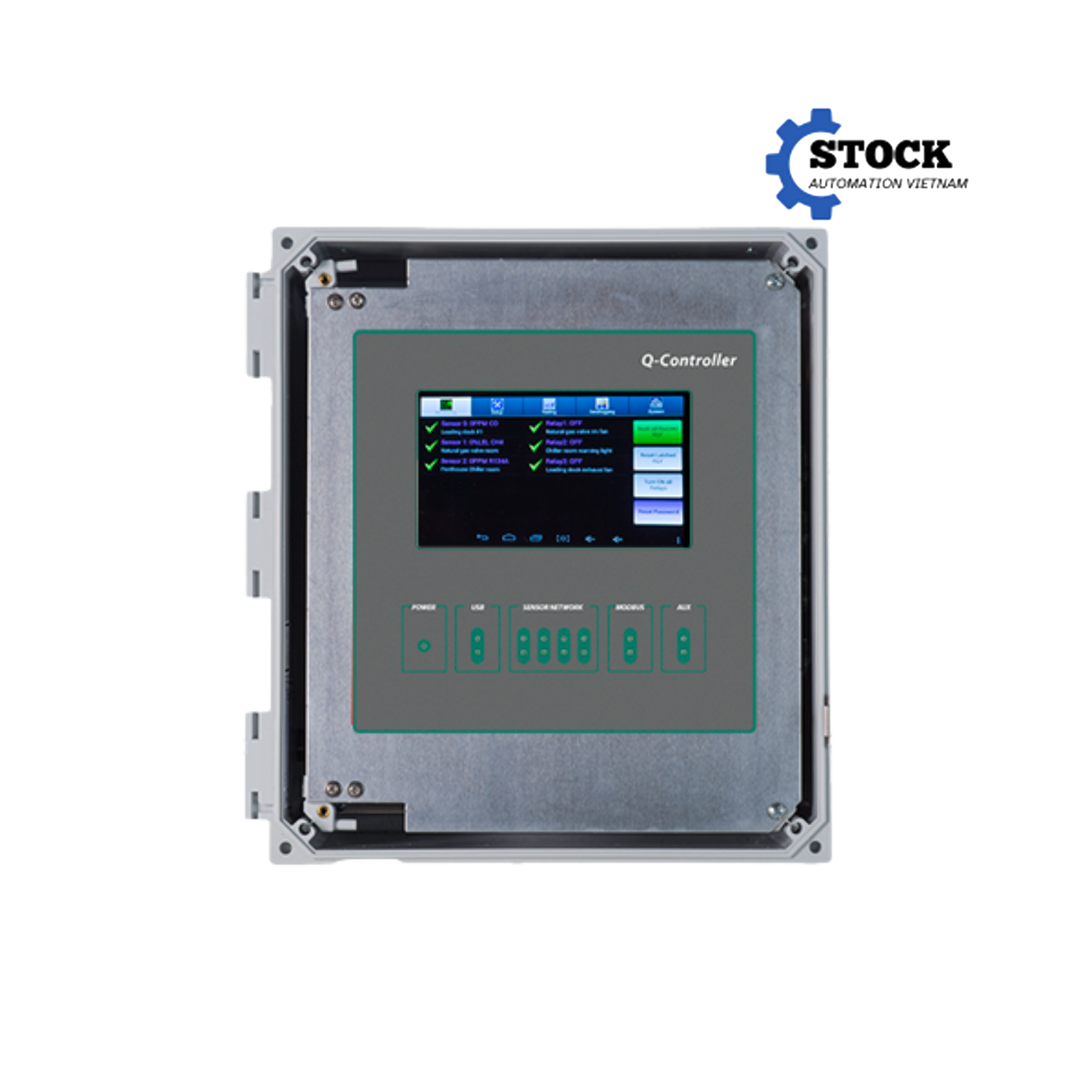

Tổng quan về Q‑Controller Series Greystone
Q‑Controller Series Greystone là hệ thống điều khiển khí tiên tiến, được thiết kế để giám sát và quản lý các cảm biến khí độc, khí lạnh, áp suất, nhiệt độ và độ ẩm trên quy mô lớn. Thiết bị hỗ trợ đến 128 kênh RS‑485, 128 ngõ vào analog, 128 ngõ vào số, cùng những ngõ ra relay và analog tùy chọn, giúp bạn xây dựng hệ thống giám sát khí tập trung toàn diện cho tòa nhà hoặc nhà máy.
Với màn hình cảm ứng đồ họa sắc nét, giao thức Modbus RTU, BACnet/IP và khả năng lập lịch ra/vào relay theo thời gian thực, Q‑Controller Series mang đến giải pháp kiểm soát chủ động cho hệ thống BMS/SCADA hiện đại
Đặc điểm nổi bật của Q‑Controller Series Greystone
-
Giám sát đồng thời tới 128 kênh khác nhau qua giao thức RS‑485.
-
Hỗ trợ 128 ngõ vào analog, ngõ vào số và 128 ngõ ra relay/analog.
-
Màn hình cảm ứng hiển thị đồ họa giúp cấu hình và giám sát dễ dàng.
-
Giao tiếp Modbus RTU và tùy chọn BACnet/IP tích hợp
-
Tính năng lập lịch (Scheduler) để kích hoạt relay theo ngày và giờ định sẵn .
-
Tự động định vị thiết bị trên mạng RS‑485 (Auto‑configure).
-
Hỗ trợ cả tín hiệu analog phụ như nhiệt độ, độ ẩm… qua ngõ 4–20 mA.
-
Có thể mở rộng hệ thống qua thiết bị phụ trợ như M‑Relay hay BAC‑BOX.
Thông số kỹ thuật Q‑Controller Series Greystone
| Thông số kỹ thuật | Giá trị |
|---|---|
| Ngõ vào RS‑485 | Tối đa 128 kênh |
| Ngõ ra analog/số | Tương ứng với kênh ngõ vào |
| Ngõ ra relay chính | 4 × 10 A DPDT trên bo mạch chủ |
| Ngõ ra cảnh báo (horn/strobe) | 24 VDC transistor |
| Giao tiếp | Modbus RTU, tùy chọn BACnet/IP |
| Màn hình | Cảm ứng đồ họa (touch screen) |
| Lập lịch hoạt động | Scheduler theo ngày/thực thi |
| Cấu hình tự động | Tự nhận thiết bị quan sát |
| Nguồn cấp | 24 VAC/DC |
| Nhiệt độ hoạt động | –20 °C đến +50 °C |
| Độ ẩm hoạt động | 5–95 % RH, không ngưng tụ |
| Vỏ bảo vệ | IP66, NEMA 4X |
| Tiêu chuẩn | UL 2017 |
| Kích thước | 203 × 254 × 51 mm |
Ứng dụng thực tế của Q‑Controller Series Greystone
-
Giám sát khí CO, NO₂, LPG, VOC, khí lạnh R‑series… trong lớn như gara, kho, nhà máy.
-
Kết nối vào hệ thống BMS, SCADA để tự động điều khiển quạt, van thông gió, cảnh báo cú vượt ngưỡng.
-
Tích hợp tín hiệu nhiệt độ, độ ẩm… từ các cảm biến analog trên lõi hệ thống.
-
Lý tưởng cho công trình thông minh, trung tâm dữ liệu, các tòa nhà cao tầng, khu công nghiệp.
Mã thiết bị và phụ kiện tiêu biểu
| Mã sản phẩm | Mô tả ngắn |
|---|---|
| Q‑CONTROLLERB‑000‑G | Bộ điều khiển trung tâm, 128 kênh I/O, Modbus/BACnet, màn hình cảm ứng |
| M‑RELAY‑5A‑2000000 | Bảng mở rộng relay 2 SPDT |
| M‑RELAY‑5A‑4000000 | Bảng mở rộng relay 4 SPDT |
| BAC‑BOX‑0 | Module giao tiếp BACnet/IP |
| M‑VIEW (phần mềm USB) | Phần mềm cấu hình và giám sát qua USB |
Q‑Controller Series Greystone là trung tâm điều khiển khí chuyên nghiệp, với khả năng giám sát đa kênh, mở rộng linh hoạt, giao tiếp hiện đại và màn hình cảm ứng trực quan. Được thiết kế theo chuẩn công nghiệp, thiết bị phù hợp cho mọi hệ thống BMS/SCADA cao cấp, giúp nâng cao tiêu chuẩn an toàn và kiểm soát khí tối ưu trong mọi dự án.
