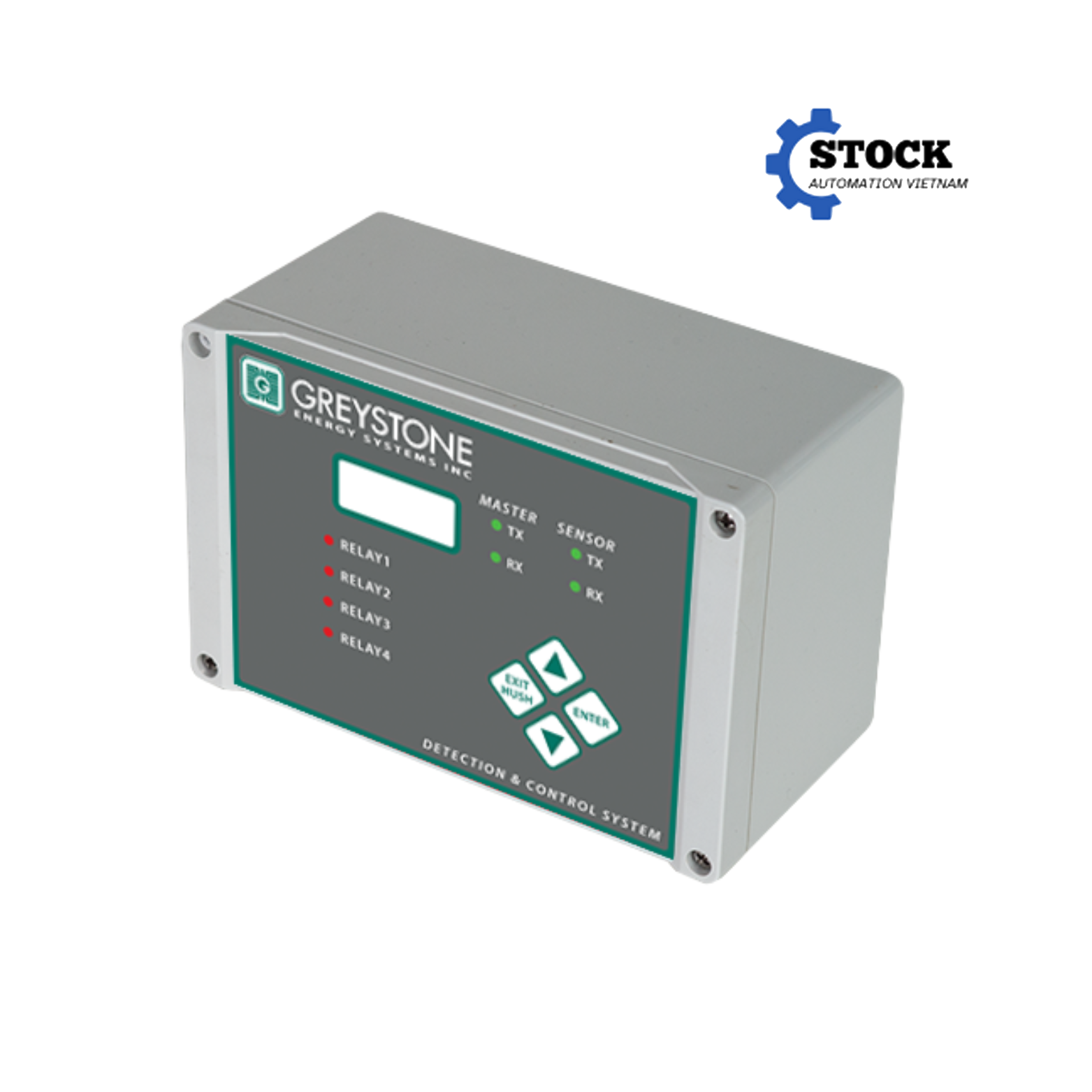

Tổng quan về Q4C‑II Series Greystone
Q4C‑II Series Greystone là thiết bị điều khiển và cảnh báo trung tâm, chuyên dùng để giám sát tới 4 cảm biến khí từ xa (transmitter), bao gồm CO, NO₂, NH₃, khí dễ cháy và các khí độc khác trong môi trường công nghiệp và thương mại. Thiết lập này giúp tổng hợp dữ liệu truyền về từ các cảm biến, giám sát, cảnh báo và tích hợp chung hệ thống quản lý tòa nhà (BMS) qua Modbus RTU hoặc BACnet/IP
Thiết bị có thiết kế vỏ thép chắc chắn đạt chuẩn NEMA 4X/IP66, phù hợp cho cả môi trường ẩm ướt hoặc công nghiệp. Màn hình LCD 128 × 32, đèn LED và còi tích hợp giúp người dùng dễ dàng theo dõi và phản ứng tức thời khi có cảnh báo
Đặc điểm nổi bật của Q4C‑II Series Greystone
-
Hỗ trợ tới 4 kênh cảm biến khí từ xa.
-
Tích hợp 3 * SPDT relay (5 A) để điều khiển quạt hoặc báo động.
-
Còi báo (~90 dB) và đèn LED trạng thái cảnh báo tích hợp.
-
Giao tiếp Modbus RTU (RS‑485) và tùy chọn BACnet/IP qua module BAC‑BOX
-
Màn hình LCD rõ nét, bàn phím 4 phím cảm ứng.
-
Ngõ vào xoay bộ đếm tín hiệu relay và horn/strobe 24 VDC
-
Vỏ đạt chuẩn IP66/NEMA 4X/12/13, hoạt động tốt trong nhiệt độ từ –20 °C đến +50 °C
Thông số kỹ thuật Q4C‑II Series
| Thông số kỹ thuật | Giá trị |
|---|---|
| Ngõ vào sensor | 4 kênh số (digital inputs) |
| Ngõ ra relay cơ bản | 3 relay SPDT (5 A) |
| Ngõ mở rộng relay | Tối đa 12 bảng relay M‑Relay |
| Giao tiếp | RS‑485 Modbus RTU, tùy chọn BACnet/IP |
| Hiển thị & nút bấm | LCD 128×32, keypad 4 phím |
| Còi & đèn báo | 90 dB + LED trạng thái |
| Horn/Strobe output | 24 VDC transistor |
| Cấp nguồn | 24 VAC (15–24), 24 VDC (18–30 V) |
| Nhiệt độ vận hành | –20 °C đến +50 °C |
| Độ ẩm | 5–95% RH không ngưng tụ |
| Vỏ bảo vệ | Thép phủ epoxy, NEMA 4X/IP66 |
| Kích thước | 203 × 254 × 51 mm |
| Chứng nhận | UL 508, UL 2017 |
Ứng dụng thực tế của Q4C‑II Series Greystone
-
Giám sát nhiều cảm biến khí CO, NO₂, khí cháy, ammonia trong nhà để xe, kho lạnh hoặc phòng máy.
-
Kết nối với BMS/SCADA qua Modbus hoặc BACnet để cảnh báo tự động quạt hút hoặc hệ thống thông gió.
-
Thương mại, công nghiệp, gara, nhà máy xử lý chất thải, phòng kỹ thuật yêu cầu quản lý đa kênh khí độc.
Mã thiết bị và phụ kiện tiêu biểu
| Mã sản phẩm | Mô tả |
|---|---|
| Q4C‑II‑CONTROLLER‑A‑G | Bộ điều khiển trung tâm, 4 kênh sensor, 3 relay, Modbus/BACnet |
| BAC‑BOX‑0 | Module giao tiếp BACnet/IP riêng rẽ |
| M‑RELAY‑5A‑2000000 (tùy chọn) | Bảng mở rộng thêm 2 relay SPDT |
| M‑RELAY‑5A‑4000000 (tùy chọn) | Mở rộng thêm 4 relay |
| M‑VIEW (phần mềm) | Phần mềm cấu hình và giám sát qua USB |
Q4C‑II Series Greystone là giải pháp điều khiển trung tâm mạnh mẽ, tích hợp giám sát đa kênh, cảnh báo tức thì và tích hợp hệ thống tự động hóa qua Modbus/BACnet. Thiết bị có vỏ chắc chắn, tính mở rộng linh hoạt, phù hợp cho nhiều ứng dụng HVAC, BMS, SCADA ở môi trường khắc nghiệt. Đây là lựa chọn tối ưu để đảm bảo an toàn, hiệu quả trong việc kiểm soát khí.
