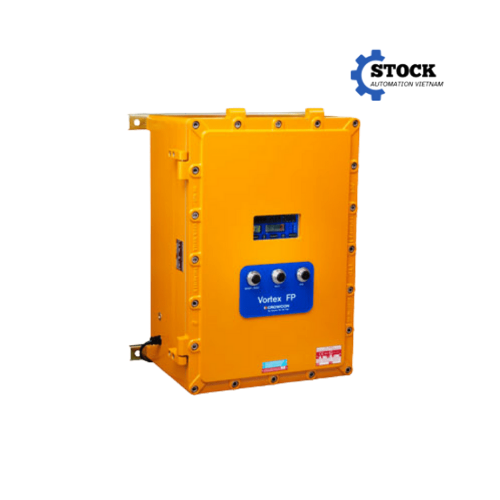

Tổng quan về Vortex FP Crowcon
Vortex FP Crowcon là giải pháp điều khiển và giám sát khí nổ/tạp chất dành cho các khu vực nguy hiểm (Zone 1 & 2). Với vỏ chống cháy Ex‑d, cấp bảo vệ IP66 và khả năng giám sát lên đến 12 kênh khí hoặc 3 vòng lặp báo cháy, thiết bị này đảm bảo hoạt động liên tục, an toàn và tuân thủ tiêu chuẩn ATEX/IECEx
Đặc điểm nổi bật của Vortex FP
-
Thiết kế Flameproof Ex‑d: Cho phép thao tác hàng ngày qua cổng từ, không cần mở nắp, loại bỏ nhu cầu cấp phép “hot‑work”
-
Hỗ trợ 1–12 kênh khí, kèm 3 kênh cho đầu báo cháy/khói
-
Tín hiệu ngõ vào linh hoạt: 2/3‑wire 4‑20 mA hoặc 0–5 V, tích hợp smoke/heat loops và manual call‑points
-
Cảnh báo linh hoạt: 1 mức fault + 3 mức alarm mỗi kênh, hỗ trợ tối đa 24 relay SPCO
-
Kết nối Modbus RTU / tùy chọn Profibus để tương thích PLC/DCS/SCADA
-
Giao diện và vận hành an toàn: Màn hình LED số + cổng RS‑232, có thể hiệu chuẩn qua phần mềm Vortex PC mà không mở vỏ
Thông số kỹ thuật của Vortex FP
| Thông số | Giá trị |
|---|---|
| Cấp bảo vệ | IP66 |
| Kênh giám sát | 1–12 khí, +3 vòng lặp báo cháy |
| Relay | Up to 24 SPCO (Exd version) |
| Truyền thông | RS‑485 (Modbus RTU) / tùy chọn Profibus |
| Giao diện cài đặt | RS‑232 qua Vortex PC |
| Kích thước (FP) | 440×640×332 mm, ~70 kg |
| Môi trường hoạt động | -10 °C đến +40 °C; 0–95 % RH không ngưng tụ |
| Màn hình LED | 2‑digit (kênh), 4‑digit (tỷ lệ %LEL, ppm, %Vol, Fire) |
| Tiêu chuẩn | ATEX Ex II 2G D Zone 1/2, IECEx; EMC EN50270, IEC61508 SIL‑1 |
Ứng dụng thực tế của Vortex FP
-
Giám sát khí độc và dễ cháy trong lò hơi, kho chứa, cảng biển, nhà máy hóa dầu.
-
Ứng dụng tại giàn khoan, đầu giếng dầu khí, môi trường công nghiệp nặng cần tiêu chuẩn ATEX.
-
Hệ thống tự động hóa SCADA/DCS để tích hợp cảnh báo, đóng mở van khi phát hiện khí nguy hiểm.
-
Dùng kiểm tra báo cháy khẩn cấp kết hợp khí, nâng cao độ an toàn phòng cháy chữa cháy.
Lợi ích vượt trội khi dùng Vortex FP Crowcon
-
An toàn tuyệt đối: Vỏ Ex‑d, IP66, chuẩn ATEX cho hoạt động nguy hiểm.
-
Hiệu suất linh hoạt: Tích hợp 12 kênh khí + 3 vòng báo cháy trong một thiết bị duy nhất.
-
Dễ sử dụng tại chỗ: Giao diện điều khiển từ bên ngoài vỏ, không cần mở nắp nguy hiểm.
-
Khả năng tích hợp cao: Modbus/Profibus để kết nối đơn giản với hệ thống điều khiển.
-
Bền bỉ và bảo trì thấp: Relay giám sát liên tục, ngăn sốc coil, cấu trúc module dễ thay thế.
10 thiết bị tương đương với Vortex FP
| Mã thiết bị | Mô tả ngắn |
|---|---|
| Vortex FP Compact | Phiên bản nhỏ gọn, max 16 relay, vẫn flamproof |
| Vortex Rack | Dạng platine để lắp khung 19″, hỗ trợ hệ thống lớn |
| Vortex Panel | Module cao tích hợp Panel Flush‑mount, 19″ rack |
| Vortex (non‑FP) | Bảng điều khiển gas tiêu chuẩn IP65, không flameproof |
| Multiscan++ PK | Bảng giám sát khí cho hầm, đường hầm, max 256 detector |
| Gasflag Single Channel | Bảng gas 1 kênh đơn giản, tích hợp PLC |
| Gasmaster | Bảng gas 4 kênh, thiết kế compact |
| Gasmonitor Plus | Bảng gas đa kênh, tích hợp MODBUS |
| Hydra 256 | Hệ thống giám sát gas lớn, hỗ trợ nhiều kênh |
| Crowcon Xgard IQ | Bộ giám sát khí độc/tạp chất cho từng điểm |
Kết luận
Vortex FP Crowcon là lựa chọn hàng đầu cho môi trường nguy hiểm cần giám sát khí và báo cháy trong cùng hệ thống. Với thiết kế flameproof, linh hoạt số kênh, tích hợp Modbus/Profibus và giao diện an toàn, thiết bị đáp ứng mọi tiêu chuẩn và yêu cầu kỹ thuật cho nhà máy dầu khí, hóa chất, kho chứa hoặc ngành năng lượng.
