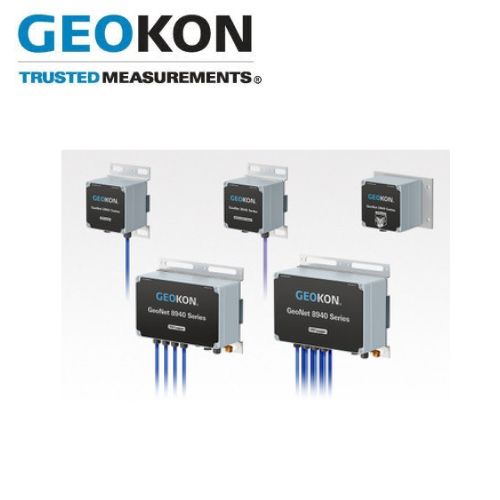

GEOKON 8960-01C-CBL Interface Converter Bộ chuyển đổi giao tiếp cảm biến dây rung Việt Nam
Mô tả sản phẩm 8960-01C-CBL
8960-01C-CBL GEOKON Việt Nam là bộ giao tiếp kỹ thuật số cảm biến dây rung (Digital Vibrating Wire Interface) dạng vỏ hộp, thuộc dòng 8960 Series GeoNet Digital Vibrating Wire Interfaces. Model này cung cấp 1 kênh để kết nối một cảm biến dây rung GEOKON với hệ thống thu thập dữ liệu và cho phép đọc tín hiệu cảm biến thông qua giao tiếp RS-485 và giao thức Modbus RTU. (Geokon)
8960-01C-CBL thực hiện việc kích thích và đo cảm biến Vibrating Wire, sau đó chuyển kết quả đo thành dữ liệu số để hệ thống bên ngoài đọc. Ngoài tín hiệu dây rung, thiết bị còn cho phép đọc thermistor tích hợp trong cảm biến, hỗ trợ theo dõi cả giá trị đo và nhiệt độ. (Geokon)
Thiết bị sử dụng nguồn 12 VDC, giao tiếp RS-485 half-duplex hai dây và giao thức Modbus RTU. Dòng 8960 có thể được sử dụng để mở rộng khả năng kết nối cảm biến cho các bộ GeoNet Datalogger, đồng thời cho phép các Modbus RTU client đọc cảm biến Vibrating Wire GEOKON. (Geokon)
Datasheet chính hãng: GEOKON 8960 Series Digital Vibrating Wire Interfaces
Ưu điểm nổi bật 8960-01C-CBL
- Giao tiếp kỹ thuật số cho cảm biến Vibrating Wire GEOKON.
- Thiết kế 1 kênh.
- Dạng enclosure bảo vệ mạch giao tiếp.
- Giao tiếp RS-485 half-duplex.
- Sử dụng giao thức Modbus RTU.
- Nguồn cấp 12 VDC.
- Đọc được tần số của cảm biến dây rung.
- Đọc được thermistor tích hợp trong cảm biến.
- Hỗ trợ kết nối với hệ thống GeoNet Datalogger.
- Cho phép Modbus RTU client đọc dữ liệu cảm biến.
- Phù hợp cho hệ thống quan trắc địa kỹ thuật và kết cấu.
- Có thể sử dụng trong các hệ thống thu thập dữ liệu tự động.
Thông số kỹ thuật
| Thông số | 8960-01C-CBL |
|---|---|
| Thương hiệu | GEOKON |
| Model | 8960-01C-CBL |
| Loại thiết bị | Digital Vibrating Wire Interface |
| Kiểu | Single-Channel, Enclosure |
| Số kênh | 1 |
| Nguồn cấp | 12 VDC |
| Dòng tiêu thụ khi chờ | 1,2 mA |
| Dòng tối đa | 35 mA với cuộn VW 180 Ω; 57 mA với cuộn VW 50 Ω |
| Giao tiếp | RS-485, Half-duplex |
| Giao thức | Modbus RTU |
| Baud rate | 115.200 bit/s |
| Dải tần số | 400–6.500 Hz |
| Frequency Trueness | 0,082 Hz |
| Frequency Precision | 0,146 Hz |
| Frequency Resolution | >0,002 Hz |
| Thời gian đo tần số | <370 ms |
| Dải thermistor | -20 đến +80°C |
| Độ chính xác thermistor | ±1% tại 25°C |
| Độ phân giải nhiệt độ | 10-bit, không tuyến tính |
| Nhiệt độ hoạt động | -40 đến +80°C |
| Vật liệu vỏ | Die-cast aluminum |
| Kích thước vỏ | 120 × 122 × 91 mm |
| Số cảm biến tối đa | 1 cảm biến |
| Bus limit | Tối đa 32 interface hoặc 64 kênh |
Thông số được đối chiếu từ datasheet và manual chính thức của GEOKON. (Geokon)
Chức năng 8960-01C-CBL
8960-01C-CBL đóng vai trò giao diện trung gian giữa cảm biến Vibrating Wire và hệ thống thu thập dữ liệu. Interface kích thích cuộn dây của cảm biến, đo tần số dao động và chuyển kết quả sang dạng dữ liệu số. Hệ thống điều khiển có thể truy vấn dữ liệu thông qua Modbus RTU trên RS-485. (Geokon)
Thiết bị cũng đọc được điện trở của thermistor để hệ thống có thể xác định nhiệt độ tại cảm biến. (Geokon)
Ứng dụng 8960-01C-CBL
- Kết nối cảm biến Vibrating Wire GEOKON.
- Hệ thống quan trắc địa kỹ thuật.
- Quan trắc áp suất nước lỗ rỗng.
- Quan trắc biến dạng và tải trọng.
- Hệ thống đo cảm biến dây rung tự động.
- Mở rộng số lượng cảm biến cho GeoNet Datalogger.
- Kết nối cảm biến với PLC hoặc thiết bị hỗ trợ Modbus RTU.
- Thu thập dữ liệu cảm biến qua mạng RS-485.
- Hệ thống quan trắc công trình và kết cấu dài hạn.
Sản phẩm liên quan 8960-01C-CBL và ứng dụng
| Sản phẩm | Ứng dụng |
|---|---|
| GEOKON 8960-04C-CBL | Interface 4 kênh |
| GEOKON 8960-08C-CBL | Interface 8 kênh |
| GEOKON 8960-01C-CAB | Interface 1 cảm biến dạng cable |
| GEOKON 8960-EXTENSION | Cáp mở rộng interface |
| GEOKON 8020-38 | Addressable Bus Converter |
| GEOKON 4500 Series | Vibrating Wire Piezometer |
| GEOKON 4900 Series | Vibrating Wire Load Cell |
| GEOKON 8940 Series | GeoNet Data Logger |
| GEOKON 8921 Series | GeoNet Cellular Data Logger |
| GEOKON 8910 Series | GeoNet Wireless LoRa Data Acquisition |
Dòng 8960 được GEOKON sử dụng để mở rộng khả năng kết nối cảm biến cho nhiều dòng GeoNet Datalogger. (Geokon)
Xuất xứ 8960-01C-CBL
8960-01C-CBL là sản phẩm của GEOKON, nhà sản xuất thiết bị quan trắc địa kỹ thuật và kết cấu có trụ sở tại Lebanon, New Hampshire, USA. (Geokon)
