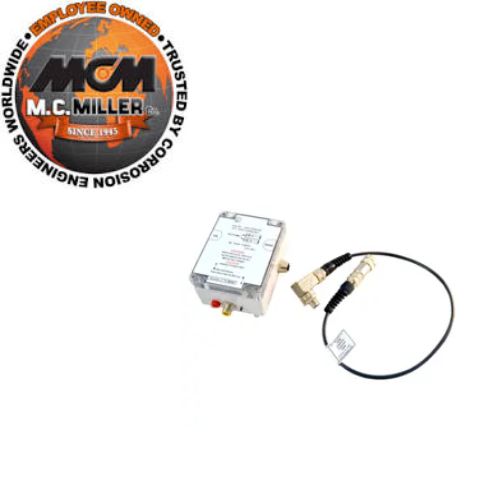

M.C. Miller CIS / DCVG Switch Box Controller Thiết bị chuyển mạch khảo sát CIS DCVG Việt Nam
Mô tả sản phẩm CIS / DCVG Switch Box Controller
CIS / DCVG Switch Box Controller M.C. Miller Việt Nam là thiết bị chuyển mạch chuyên dụng cho khảo sát Cathodic Protection, CIS và DCVG trên đường ống. Sản phẩm có Item Number 12555, được thiết kế để cho phép kỹ thuật viên thu thập dữ liệu DCVG và CIS trong cùng một lượt khảo sát thay vì phải thực hiện hai lượt riêng biệt. (McMiller)
Trong chế độ khảo sát kết hợp, Switch Box Controller tự động chuyển cấu hình đo giữa cell-to-cell để thu thập dữ liệu DCVG và pipe-to-soil để thu thập điện thế CIS. Tại mỗi vị trí đo, dữ liệu DCVG được ghi trước, sau đó thiết bị thực hiện chuyển mạch để data-logger ghi nhận điện thế On/Off của CIS. (M.C. Miller)
CIS / DCVG Switch Box Controller có thể kết nối với các data-logger M.C. Miller như G1, Gx, VADER và VoltTab. Bộ sản phẩm bao gồm cáp kết nối Switch Box Controller với data-logger. Với khảo sát Combined CIS/DCVG, thiết bị giúp giảm việc phải đi lại nhiều lần trên cùng tuyến đường ống và hỗ trợ thu thập hai loại dữ liệu tại cùng vị trí khảo sát. (McMiller)
Datasheet chính hãng: M.C. Miller CIS / DCVG Switch Box Controller
Ưu điểm nổi bật CIS / DCVG Switch Box Controller
- Item Number 12555.
- Cho phép khảo sát kết hợp CIS và DCVG.
- Thu thập hai loại dữ liệu trong một lượt khảo sát.
- Tự động chuyển đổi cấu hình đo giữa cell-to-cell và pipe-to-soil.
- Tương thích với data-logger G1.
- Tương thích với data-logger Gx.
- Tương thích với VADER và VoltTab.
- Hỗ trợ khảo sát đường ống có dòng điện Cathodic Protection được ngắt chu kỳ.
- Giảm thời gian di chuyển khi thực hiện Combined CIS/DCVG.
- Có cáp kết nối với data-logger trong bộ sản phẩm.
- Có các đầu kết nối riêng cho CIS, DCVG, Meter và Structure.
- Có thể sử dụng với hệ thống reference electrode/data-probe của M.C. Miller. (McMiller)
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | M.C. Miller |
| Tên sản phẩm | CIS / DCVG Switch Box Controller |
| Item Number | 12555 |
| Loại thiết bị | Switch Box Controller |
| Chức năng chính | Chuyển mạch tự động giữa cấu hình CIS và DCVG |
| Chế độ khảo sát | Combined CIS/DCVG |
| DCVG | Cell-to-cell measurement |
| CIS | Pipe-to-soil measurement |
| Data-logger tương thích | G1, Gx, VADER, VoltTab |
| Kết nối data-logger | Cổng 5-pin “Meter” |
| Kết nối CIS | Cổng 5-pin “CIS” |
| Kết nối DCVG | Cổng 5-pin “DCVG” |
| Kết nối Structure | Banana plug terminal “Structure” |
| Cáp đi kèm | Cable kết nối Switch Box với data-logger |
| Reference electrodes | Sử dụng cặp data-probe/reference electrode trong hệ thống khảo sát |
| Ứng dụng | CIS, DCVG, Combined CIS/DCVG |
M.C. Miller không công bố đầy đủ các thông số như kích thước, trọng lượng hoặc dải điện áp riêng của Switch Box Controller trên trang sản phẩm hiện tại; vì vậy các thông số không được hãng xác nhận không nên tự bổ sung. (McMiller)
Chức năng CIS / DCVG Switch Box Controller
M.C. Miller Switch Box Controller được sử dụng để:
- Kết hợp khảo sát CIS và DCVG.
- Tự động chuyển cấu hình đo tại mỗi vị trí khảo sát.
- Ghi dữ liệu DCVG trước.
- Sau đó chuyển sang cấu hình pipe-to-soil để ghi dữ liệu CIS.
- Thu thập điện thế On/Off của đường ống.
- Kết nối data-logger với các reference electrode/data-probe.
- Đồng bộ quá trình đo với current interrupter.
- Hỗ trợ ghi dữ liệu GPS khi data-logger có chức năng GPS.
- Truyền dữ liệu đo về data-logger để lưu trữ và phân tích. (M.C. Miller)
Trong Combined DCVG/CIS, nút trên cane màu đỏ được sử dụng để kích hoạt quá trình ghi dữ liệu; cane màu xanh không được kích hoạt trong chế độ kết hợp này. Sau khi CIS data được ghi nhận, data-logger phát tín hiệu để người vận hành di chuyển reference electrodes đến vị trí tiếp theo. (M.C. Miller)
Ứng dụng CIS / DCVG Switch Box Controller
M.C. Miller CIS / DCVG Switch Box Controller phù hợp cho:
- Khảo sát Cathodic Protection đường ống.
- Close Interval Potential Survey – CIS/CIPS.
- Direct Current Voltage Gradient – DCVG.
- Combined CIS/DCVG Survey.
- Khảo sát đường ống dầu khí.
- Khảo sát đường ống thép ngầm.
- Đánh giá hiệu quả hệ thống bảo vệ catốt.
- Phát hiện và đánh giá vị trí bất thường của lớp phủ đường ống.
- Thu thập điện thế pipe-to-soil.
- Khảo sát chống ăn mòn đường ống trên các tuyến dài.
M.C. Miller xác nhận Switch Box Controller cho phép thu thập dữ liệu CIS và DCVG trên cùng một lượt đi dọc theo đường ống. (McMiller)
Sản phẩm liên quan CIS / DCVG Switch Box Controller và ứng dụng
| Sản phẩm | Ứng dụng |
|---|---|
| M.C. Miller TH100A Current Interrupter | Ngắt dòng 100A phục vụ CIS/DCVG |
| M.C. Miller JPL100 GPS Current Interrupter | Ngắt dòng và đồng bộ GPS |
| M.C. Miller Gx Pipeline Survey Data-logger | Ghi dữ liệu CIS/DCVG |
| M.C. Miller VoltTab Datalogger | Ghi dữ liệu khảo sát đường ống |
| M.C. Miller VADER Datalogger | Đo và ghi dữ liệu pipeline survey |
| M.C. Miller Gx Test Site Survey Data-logger | Khảo sát test site |
| M.C. Miller Switch Box Connector Cable | Cáp kết nối Switch Box với data-logger |
| M.C. Miller LC-4.5 Voltmeter | Đo điện áp trong Cathodic Protection |
| M.C. Miller RE-5C Reference Electrode | Điện cực tham chiếu cho khảo sát CP |
Cáp Switch Box Connector Cable Item #12558 là phụ kiện thay thế dùng để kết nối CIS/DCVG Switch Box Controller Item #12555 với data-logger. (McMiller)
Xuất xứ CIS / DCVG Switch Box Controller
- Thương hiệu: M.C. Miller
- Nhà sản xuất: M.C. Miller Co., Inc.
- Xuất xứ thương hiệu: USA
- Địa chỉ: Sebastian, Florida, USA. (McMiller)
