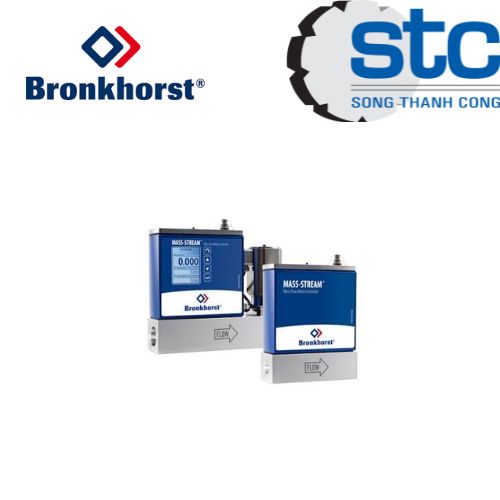

Bronkhorst D6360A Đồng hồ đo lưu lượng khối khí MASS-STREAM Việt Nam
Mô tả sản phẩm D6360A
D6360A Bronkhorst Việt Nam là đồng hồ đo lưu lượng khối khí (Mass Flow Meter) thuộc dòng MASS-STREAM D-6300, sử dụng nguyên lý đo nhiệt trực tiếp theo phương pháp Constant Temperature Anemometer. Thiết bị được thiết kế để đo trực tiếp lưu lượng khối của khí và hỗn hợp khí trong các hệ thống công nghiệp, phòng thí nghiệm và máy móc.
D6360A có dải đo tiêu chuẩn từ 1–50 ln/min đến 5–500 ln/min, tùy cấu hình và điều kiện hiệu chuẩn. So với D-6360, phiên bản D-6360A mở rộng dải đo lên tối đa 500 ln/min. Thiết bị sử dụng cảm biến nhiệt đặt trực tiếp trong dòng khí, không có bộ phận chuyển động và có độ nhạy thấp hơn đối với bụi bẩn, độ ẩm.
MASS-STREAM D6360A có thiết kế chắc chắn IP65, thân thiết bị có thể sử dụng nhôm hoặc thép không gỉ SS316 tùy cấu hình. Thiết bị hỗ trợ tín hiệu analog và các tùy chọn giao tiếp số như RS232, Modbus-RTU, FLOW-BUS, PROFIBUS-DP, PROFINET, CANopen và DeviceNet. Với cấu hình phù hợp, thiết bị có thể lưu nhiều đường cong hiệu chuẩn cho các loại khí và điều kiện vận hành khác nhau.
Datasheet chính hãng: Bronkhorst D-6360A – MASS-STREAM
Ưu điểm nổi bật D6360A
- Đồng hồ đo lưu lượng khối cho khí.
- Thuộc dòng MASS-STREAM D-6300.
- Đo lưu lượng trực tiếp trong đường ống.
- Công nghệ đo nhiệt Constant Temperature Anemometer.
- Dải đo lên đến 500 ln/min.
- Không sử dụng bộ phận chuyển động.
- Ít nhạy cảm với bụi và độ ẩm.
- Thiết kế nhỏ gọn, chắc chắn.
- Chuẩn bảo vệ IP65.
- Có thể sử dụng cho nhiều loại khí và hỗn hợp khí.
- Hỗ trợ tín hiệu analog và giao tiếp số tùy cấu hình.
- Có thể lưu nhiều đường cong hiệu chuẩn cho các loại khí khác nhau.
Thông số kỹ thuật
| Thông số | D6360A |
|---|---|
| Thương hiệu | Bronkhorst |
| Dòng sản phẩm | MASS-STREAM D-6300 |
| Model | D-6360A |
| Loại thiết bị | Mass Flow Meter |
| Môi chất | Khí và hỗn hợp khí |
| Nguyên lý đo | Thermal – Constant Temperature Anemometer |
| Dải đo tiêu chuẩn | 1–50 đến 5–500 ln/min |
| Dải tối đa | 500 ln/min |
| Kết nối quá trình | G1/2″ BSPP |
| Độ chính xác | ±1,0% giá trị đo + ±0,5% toàn thang |
| Độ lặp lại | < ±0,2% toàn thang |
| Độ nhạy áp suất | ±0,3% giá trị đo/bar, điển hình |
| Độ nhạy nhiệt độ | ±0,2% giá trị đo/°C, điển hình |
| Nhiệt độ làm việc | 0…50°C |
| Áp suất | 0…10 bar(g) với thân nhôm; 0…20 bar(g) với SS316 |
| Nguồn cấp | +15…24 VDC ±10% |
| Tín hiệu analog | 0–5 VDC, 0–10 VDC, 0–20 mA hoặc 4–20 mA |
| Giao tiếp | RS232; tùy chọn Modbus-RTU, FLOW-BUS, PROFIBUS-DP, PROFINET, CANopen, DeviceNet |
| Vật liệu cảm biến | Stainless Steel SS316/316L |
| Vật liệu thân | Nhôm AL 50ST/51ST hoặc SS316 |
| Chuẩn bảo vệ | IP65 |
| Kích thước cơ bản | 95 × G1/2″ × G1/2″, chiều dài thân khoảng 122 mm |
| Thời gian khởi động | 30 phút để đạt độ chính xác tối ưu |
Thông số trên được đối chiếu từ tài liệu kỹ thuật chính thức của Bronkhorst cho dòng D-6300/D-6360A.
Chức năng D6360A
D6360A sử dụng cảm biến nhiệt đặt trực tiếp trong dòng khí. Bộ gia nhiệt tạo ra chênh lệch nhiệt độ giữa các phần tử cảm biến; năng lượng cần thiết để duy trì chênh lệch nhiệt này thay đổi theo lưu lượng khối của khí. Thiết bị xử lý tín hiệu để xác định lưu lượng khí đi qua.
Đối với các ứng dụng sử dụng khí khác với điều kiện hiệu chuẩn tiêu chuẩn, Bronkhorst sử dụng conversion factor và có thể hiệu chuẩn thiết bị theo loại khí cũng như điều kiện vận hành thực tế.
Ứng dụng D6360A
- Đo lưu lượng khí công nghiệp.
- Đo tiêu thụ khí.
- Hệ thống phân tích khí.
- Thiết bị đốt và lò công nghiệp.
- Hệ thống khí sinh học.
- Máy phát khí N₂/O₂.
- Hệ thống cấp khí và thông gió.
- Giám sát khí.
- Thiết bị phủ và sơn.
- Máy móc và dây chuyền sản xuất.
- Công nghiệp hóa chất.
- Công nghệ môi trường.
- Hệ thống xử lý và sản xuất khí.
Sản phẩm liên quan D6360A và ứng dụng
| Sản phẩm | Ứng dụng |
|---|---|
| Bronkhorst D-6340 | Đo lưu lượng khí dải thấp hơn |
| Bronkhorst D-6360 | Mass Flow Meter đến 200 ln/min |
| Bronkhorst D-6370 | Đo lưu lượng khí đến 1.000 ln/min |
| Bronkhorst D-6361A | Mass Flow Controller đến 500 ln/min |
| Bronkhorst D-6363 | Mass Flow Controller |
| Bronkhorst D-6470 | Mass Flow Meter dải lưu lượng cao |
| Bronkhorst MASS-STREAM | Dòng thiết bị đo/điều khiển lưu lượng khí |
| Bronkhorst EL-FLOW | Đo và điều khiển lưu lượng khí |
| Bronkhorst IN-FLOW | Đo/điều khiển lưu lượng khí công nghiệp |
Xuất xứ D6360A
D6360A Bronkhorst thuộc dòng MASS-STREAM được Bronkhorst phát triển và sản xuất tại châu Âu; tài liệu kỹ thuật của dòng D-6300 ghi nhận Bronkhorst Instruments GmbH tại Leonhardsbuch, Đức.
