Mô tả

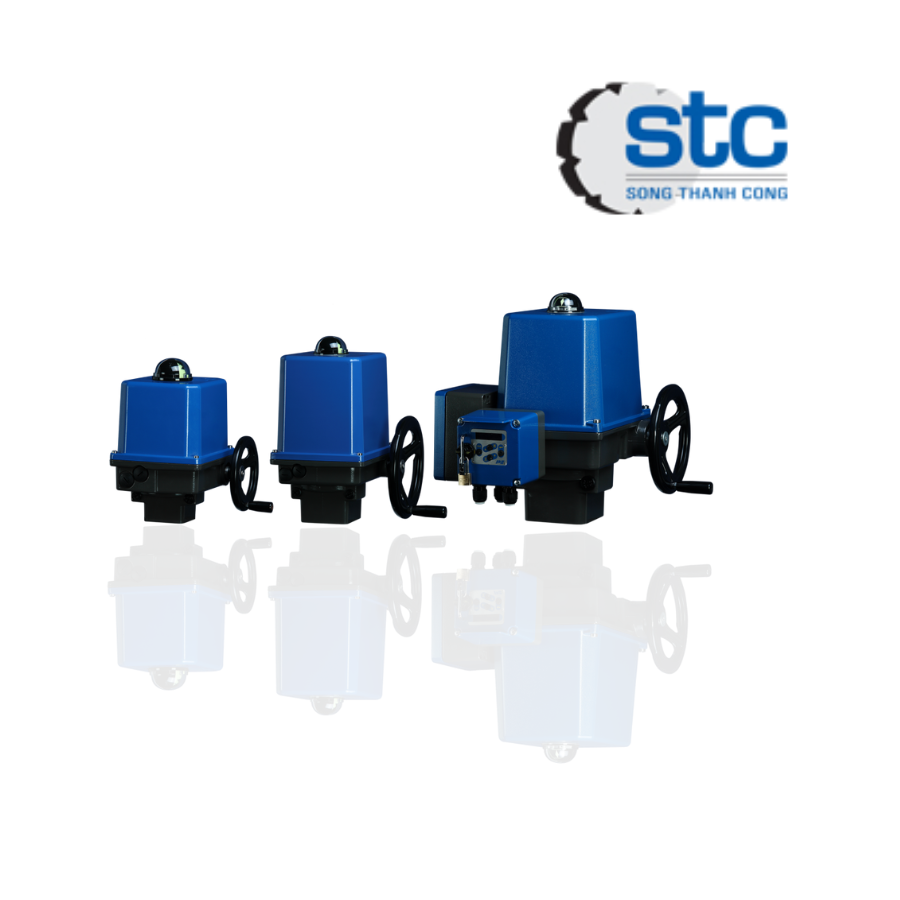

PS-AMS PSQ là dòng bộ truyền động điện dạng quay (Quarter-Turn Electric Actuator) được sản xuất bởi PS Automation GmbH, Đức. Thiết bị được thiết kế để điều khiển van quay như van bi, van bướm, với độ chính xác cao và khả năng làm việc ổn định trong môi trường công nghiệp khắc nghiệt. Đây là giải pháp lý tưởng cho các hệ thống cần kiểm soát dòng chảy chính xác và đáng tin cậy.
Với thiết kế nhỏ gọn, hiệu năng cao, PS-AMS PSQ PS Automation GmbH Vietnam phù hợp với nhiều ứng dụng tự động hóa trong nhà máy, hệ thống xử lý chất lỏng và khí nén.
TECHNISCHE DATEN
| Artikel | Abschaltmoment | Stellzeit | Flansch (ISO 5211) | Versorgungsspannung |
|---|---|---|---|---|
| PSQ103/AMS11 | 130 Nm | 36 – 72 s / 90° | F05/F07 | 24/115/230/360…575 VAC und 24 VDC |
| PSQ103/AMS12 | 130 Nm | 9 – 18 s / 90° | F05/F07 | 24/115/230/360…575 VAC und 24 VDC |
| PSQ203/AMS11 | 250 Nm | 60 – 120 s / 90° | F07/F10 | 24/115/230/360…575 VAC und 24 VDC |
| PSQ203/AMS12 | 250 Nm | 16 – 32 s / 90° | F07/F10 | 24/115/230/360…575 VAC und 24 VDC |
| PSQ503/AMS12 | 500 Nm | 36 – 72 s / 90° | F10/F12 | 24/115/230/360…575 VAC und 24 VDC |
| PSQ703/AMS13 | 700 Nm | 70 – 140 s / 90° | F10/F12 | 24/115/230/360…575 VAC und 24 VDC |
| PSQ1003/AMS13 | 1000 Nm | 70 – 140 s / 90° | F12/F14 | 24/115/230/360…575 VAC und 24 VDC |
| PSQ1503/AMS13 | 1500 Nm | 110 – 220 s / 90° | F12/F14/F16 | 24/115/230/360…575 VAC und 24 VDC |
| PSQ2003/AMS13 | 2000 Nm | 144 – 288 s / 90° | F16 | 24/115/230/360…575 VAC und 24 VDC |
| PSQ2803/AMS13 | 2800 Nm | 280 – 560 s / 90° | F16 | 24/115/230/360…575 VAC und 24 VDC |
| PSQ3003/AMS13 | 3000 Nm | 280 – 560 s / 90° | F16 | 24/115/230/360…575 VAC und 24 VDC |
Đặc điểm nổi bật PS-AMS PSQ
Động cơ truyền động mạnh mẽ: Hoạt động ổn định với mô-men xoắn lớn.
Thiết kế dạng quay (Quarter-turn): Thích hợp cho van bi, van bướm.
Tùy chọn điều khiển thông minh: Bao gồm tín hiệu analog (4–20mA), Modbus RTU, hoặc Profibus.
Tích hợp chức năng bảo vệ: Chống quá nhiệt, chống quá tải và báo lỗi.
Vỏ bảo vệ chuẩn IP67: Chống bụi và chống nước hiệu quả.
Tùy chỉnh mô-men xoắn và tốc độ đóng/mở linh hoạt theo nhu cầu ứng dụng.
Thông số kỹ thuật PS-AMS PSQ
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Kiểu truyền động | Quarter-turn (90°) |
| Mô-men xoắn | 10 Nm đến 500 Nm (tùy phiên bản) |
| Nguồn cấp | 24 VDC, 100–240 VAC tùy chọn |
| Tín hiệu điều khiển | 4–20mA, 0–10V, Modbus RTU, Profibus |
| Giao diện người dùng | Màn hình hiển thị và phím điều khiển |
| Chuẩn bảo vệ | IP67, tùy chọn chống cháy nổ (ATEX) |
| Nhiệt độ hoạt động | -20°C đến +70°C |
| Vỏ ngoài | Nhôm đúc sơn tĩnh điện chống ăn mòn |
Ứng dụng thực tế PS-AMS PSQ
Ngành dầu khí, hóa chất: Điều khiển chính xác van bi trong môi trường nguy hiểm.
Hệ thống xử lý nước – nước thải: Kiểm soát đóng/mở van bướm trong quy trình lọc và cấp nước.
Công nghiệp thực phẩm – đồ uống: Điều tiết dòng chất lỏng theo quy trình vệ sinh nghiêm ngặt.
Tự động hóa nhà máy: Kết nối trực tiếp với PLC, SCADA để quản lý vận hành từ xa.
Trạm bơm, trạm cấp thoát nước công cộng: Vận hành bền bỉ, dễ bảo trì và giám sát.
Kết luận
PS-AMS PSQ PS Automation GmbH Vietnam là lựa chọn lý tưởng cho các hệ thống cần điều khiển van quay chính xác và linh hoạt. Với thiết kế hiện đại, hiệu suất ổn định và độ tin cậy cao, thiết bị giúp tối ưu hóa hiệu quả vận hành và giảm thiểu rủi ro trong quá trình sản xuất.
