Halstrup-walcher PSD 42 Hệ thống định vị công nghiệp Việt Nam
Mô tả sản phẩm PSD 42

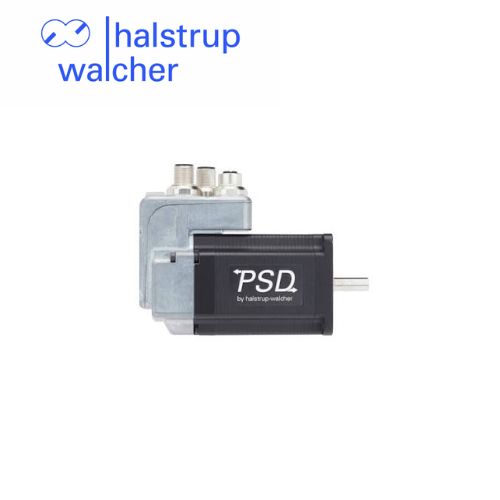

PSD 42 Halstrup-walcher là hệ thống truyền động định vị công nghiệp dạng truyền động trực tiếp, được thiết kế để điều chỉnh chính xác các trục và cơ cấu máy trong dây chuyền tự động hóa. Thiết bị tích hợp động cơ bước, bộ điều khiển, giao tiếp bus công nghiệp và hệ thống đo vị trí tuyệt đối trong một cụm nhỏ gọn, giúp đơn giản hóa việc lắp đặt và điều khiển máy.
PSD 42 được thiết kế theo kiểu lắp ngang, phù hợp với các ứng dụng thay đổi định dạng sản phẩm tự động và điều chỉnh vị trí trục máy. Hệ thống đo vị trí tuyệt đối không cần pin dự phòng, giúp giảm nhu cầu chạy về điểm tham chiếu khi khởi động trong điều kiện vận hành phù hợp. Thiết bị có các phiên bản mô-men xoắn khác nhau, đáp ứng yêu cầu về tốc độ và lực truyền động của từng cơ cấu máy.
Tùy cấu hình, PSD 42 hỗ trợ trục đặc 8 mm hoặc trục rỗng 8 mm và 14 mm có bộ phận chống xoay. Thiết bị hỗ trợ các giao tiếp công nghiệp như CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK và PROFINET. Một số cấu hình có thể sử dụng hộp số tùy chọn để tăng mô-men xoắn, phù hợp với các ứng dụng cần lực truyền động lớn hơn.
PSD 42 Halstrup-walcher phù hợp với máy đóng gói, máy chế biến gỗ, máy in, thiết bị chiết rót và các hệ thống máy chuyên dụng cần điều chỉnh vị trí tự động. Khi lựa chọn thiết bị, cần xác định mã cấu hình đầy đủ để kiểm tra mô-men xoắn, tốc độ, kiểu trục, giao tiếp và cấp bảo vệ phù hợp với yêu cầu vận hành.
Datasheet chính hãng: Tài liệu hệ thống định vị PSD – Halstrup-walcher
Ưu điểm nổi bật PSD 42
Hỗ trợ định vị chính xác và giảm nhu cầu chạy về điểm tham chiếu.
Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt.
Sử dụng nguồn cấp 24 VDC tùy giao tiếp và cấu hình.
Hỗ trợ trục đặc 8 mm hoặc trục rỗng 8 mm và 14 mm tùy phiên bản.
Có các phiên bản mô-men xoắn từ 2 Nm đến 25 Nm theo cấu hình truyền động.
Hỗ trợ nhiều giao tiếp truyền thông công nghiệp để tích hợp với PLC.
Có tùy chọn hộp số nhằm tăng mô-men xoắn.
Hỗ trợ bố trí đầu nối linh hoạt theo yêu cầu lắp đặt.
Có đèn LED trạng thái giúp theo dõi hoạt động thiết bị.
Cấp bảo vệ IP50 hoặc IP65 tùy cấu hình lắp đặt.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Halstrup-walcher |
| Model | PSD 42 |
| Loại thiết bị | Hệ thống truyền động định vị công nghiệp |
| Kiểu lắp đặt | Lắp ngang |
| Động cơ | Động cơ bước tích hợp bộ điều khiển |
| Nguồn cấp | 24 VDC ±10%; một số giao tiếp hỗ trợ 24–48 VDC |
| Dòng điện định mức | 4,0 A |
| Công suất tiêu thụ bộ điều khiển | 0,1 A |
| Mô-men xoắn định mức | 2–25 Nm tùy phiên bản và cấu hình hộp số |
| Tốc độ định mức | 15–200 vòng/phút tùy mô-men xoắn và cấu hình |
| Độ chính xác định vị | ±0,5° đến ±1,8° tùy phiên bản |
| Phạm vi định vị | 292–4.026 vòng quay tùy phiên bản |
| Kiểu trục | Trục đặc 8 mm hoặc trục rỗng 8 mm/14 mm tùy cấu hình |
| Giao tiếp | CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK, PROFINET |
| Hệ thống đo vị trí | Tuyệt đối dạng từ tính, không cần pin dự phòng |
| Nhiệt độ môi trường | 0 đến 40°C |
| Nhiệt độ lưu kho | -10 đến 70°C |
| Cấp bảo vệ | IP50 hoặc IP65 tùy cấu hình |
| Vật liệu vỏ | Nhôm, thép silic và kẽm tùy bộ phận |
| Khối lượng | Tối đa khoảng 2.000 g; khoảng 1.500 g khi không có hộp số |
| Chứng nhận | CE/UKCA; NRTL tùy chọn |
Thông số tham khảo theo tài liệu kỹ thuật dòng PSD 42x/43x. Cần xác nhận mã cấu hình đầy đủ trước khi đặt hàng.
Chức năng PSD 42
PSD 42 hỗ trợ các chức năng điều khiển và giám sát vị trí trong hệ thống tự động hóa:
Chuyển đổi tín hiệu định vị số thành góc quay trục.
Đo vị trí tuyệt đối, không cần pin dự phòng.
Điều khiển vị trí trục theo lệnh từ PLC hoặc bộ điều khiển trung tâm.
Hỗ trợ thay đổi định dạng sản phẩm tự động.
Trao đổi dữ liệu vị trí với hệ thống điều khiển qua bus công nghiệp.
Hỗ trợ cài đặt địa chỉ qua bus hoặc công tắc địa chỉ tùy giao tiếp.
Cho phép lắp đặt trực tiếp lên trục máy bằng trục rỗng có bộ phận chống xoay.
Hỗ trợ chức năng ngắt khẩn cấp thông qua thiết kế nguồn điều khiển và nguồn động lực cách ly điện tùy cấu hình.
Có thể kết hợp hộp số để tăng mô-men xoắn cho các ứng dụng cần lực truyền động lớn.
Ứng dụng PSD 42
Điều chỉnh định dạng trên máy đóng gói.
Định vị trục và cơ cấu truyền động trong dây chuyền sản xuất.
Điều chỉnh dụng cụ, cữ chặn và trục máy chế biến gỗ.
Điều khiển vị trí trong máy in công nghiệp.
Tích hợp trong thiết bị chiết rót và máy sản xuất chuyên dụng.
Điều chỉnh vị trí dẫn hướng và bộ phận thay đổi kích thước sản phẩm.
Điều khiển vị trí thông qua PLC và hệ thống điều khiển trung tâm.
Các ứng dụng cần mô-men xoắn cao và định vị lặp lại trong môi trường công nghiệp.
Sản phẩm liên quan PSD 42 và ứng dụng
| Sản phẩm | Ứng dụng |
|---|---|
| Halstrup-walcher PSD 422 | Truyền động định vị với mô-men xoắn 2 Nm |
| Halstrup-walcher PSD 424 | Truyền động định vị với mô-men xoắn 4 Nm |
| Halstrup-walcher PSD 426 | Truyền động định vị với mô-men xoắn 6 Nm |
| Halstrup-walcher PSD 428 | Truyền động định vị với mô-men xoắn 8 Nm |
| Halstrup-walcher PSD 4212 | Truyền động định vị với mô-men xoắn 12 Nm |
| Halstrup-walcher PSD 4219 | Truyền động định vị với mô-men xoắn 19 Nm |
| Halstrup-walcher PSD 4225 | Truyền động định vị với mô-men xoắn 25 Nm |
| Halstrup-walcher PSD 43x | Dòng truyền động định vị lắp theo phương đứng |
Xuất xứ PSD 42
PSD 42 là hệ thống truyền động định vị công nghiệp của Halstrup-walcher, Đức, được sử dụng trong các ứng dụng điều chỉnh trục và thay đổi định dạng máy tự động. Thiết bị tích hợp động cơ bước, bộ điều khiển, giao tiếp truyền thông và hệ thống đo vị trí tuyệt đối, giúp giảm số lượng linh kiện cần lắp đặt riêng. Khi lựa chọn sản phẩm, cần đối chiếu mô-men xoắn, tốc độ, kiểu trục, giao tiếp và cấp bảo vệ theo yêu cầu thực tế.
