Halstrup-walcher PSD 48 Bộ truyền động định vị trực tiếp Việt Nam
Mô tả sản phẩm PSD 48

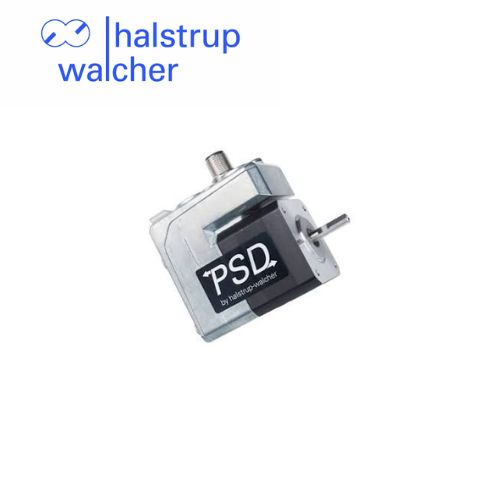

Halstrup-walcher PSD 48 là bộ truyền động định vị trực tiếp (Direct Drive) sử dụng động cơ bước chuẩn NEMA 17, thiết kế dạng ngang nhỏ gọn, phù hợp cho các ứng dụng điều chỉnh trục máy và thay đổi định dạng tự động trong dây chuyền sản xuất. Thiết bị tích hợp động cơ, bộ điều khiển, giao tiếp bus công nghiệp và hệ thống đo vị trí tuyệt đối không cần pin, giúp xác định vị trí hiện tại mà không cần thực hiện chu trình tham chiếu sau mỗi lần khởi động.
PSD 48 Halstrup-walcher được thiết kế để hỗ trợ điều chỉnh vị trí nhanh chóng, chính xác và linh hoạt. Thiết bị có các tùy chọn mô-men xoắn danh định 0,25 Nm hoặc 1 Nm, phù hợp với nhiều yêu cầu chuyển động. Phiên bản có hộp số giúp tăng mô-men xoắn; tùy cấu hình, thiết bị hỗ trợ trục rỗng 8 mm hoặc 14 mm, thuận tiện khi lắp trực tiếp lên trục máy.
Bộ truyền động hỗ trợ các giao thức truyền thông công nghiệp như CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK và PROFINET, giúp tích hợp với hệ thống PLC và thiết bị điều khiển tự động hóa. Nguồn cấp có thể là 24 VDC hoặc 24–48 VDC tùy giao tiếp và cấu hình. Hệ thống cấp nguồn cách ly giữa phần điều khiển và phần công suất hỗ trợ thiết kế chức năng dừng khẩn cấp phù hợp với hệ thống máy.
Với trọng lượng tối đa khoảng 0,85 kg và thiết kế tiết kiệm không gian, PSD 48 phù hợp cho máy đóng gói, máy in, máy chiết rót, dây chuyền lắp ráp và các hệ thống cần điều chỉnh vị trí lặp lại. Khi lựa chọn, cần xác định mã cấu hình, mô-men xoắn, loại trục, giao tiếp bus và cấp bảo vệ để bảo đảm tương thích với ứng dụng.
Datasheet chính hãng: Tài liệu kỹ thuật PSD 48 – Halstrup-walcher
Ưu điểm nổi bật PSD 48
Tích hợp bộ điều khiển và giao tiếp bus công nghiệp.
Hệ thống đo vị trí tuyệt đối không cần pin dự phòng.
Hỗ trợ thay đổi định dạng máy tự động.
Có tùy chọn mô-men xoắn danh định 0,25 Nm và 1 Nm.
Tùy chọn hộp số để tăng mô-men xoắn.
Hỗ trợ trục rỗng 8 mm hoặc 14 mm tùy phiên bản.
Tương thích nhiều giao thức truyền thông công nghiệp.
Có phiên bản cấp bảo vệ IP50 hoặc IP65 tùy cấu hình.
Đèn LED trạng thái giúp thuận tiện theo dõi hoạt động.
Khối lượng nhẹ, phù hợp với các ứng dụng chuyển động.
Thông số kỹ thuật
| Thông số | Đặc điểm |
|---|---|
| Model | PSD 48 |
| Thương hiệu | Halstrup-walcher |
| Loại thiết bị | Bộ truyền động định vị trực tiếp |
| Kiểu lắp đặt | Dạng ngang |
| Chuẩn động cơ | NEMA 17 |
| Động cơ | Động cơ bước tích hợp bộ điều khiển |
| Mô-men xoắn danh định | 0,25 Nm hoặc 1 Nm tùy phiên bản |
| Tốc độ danh định | 200 vòng/phút tại 0,25 Nm; 50 vòng/phút tại 1 Nm ở 24 VDC |
| Tốc độ danh định tại 48 VDC | 400 vòng/phút tại 0,25 Nm; 100 vòng/phút tại 1 Nm |
| Giao tiếp bus | CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK, PROFINET |
| Hệ thống đo vị trí | Đo tuyệt đối, không cần pin |
| Phạm vi định vị | 4.026 vòng với PSD 480; 986 vòng với PSD 481 |
| Độ chính xác định vị | ±1,8° tại 0,25 Nm; ±0,7° tại 1 Nm |
| Điện áp cấp nguồn | 24 VDC hoặc 24–48 VDC tùy giao tiếp |
| Trục đầu ra | Trục đặc 5 mm hoặc trục rỗng 8/14 mm tùy cấu hình |
| Cấp bảo vệ | IP50 hoặc IP65 tùy phiên bản |
| Khối lượng | Tối đa khoảng 0,85 kg; khoảng 0,55 kg không có hộp số |
| Nhiệt độ môi trường | 0 đến 40°C |
| Ứng dụng | Định vị trục máy, điều chỉnh định dạng tự động |
| Xuất xứ thương hiệu | Đức |
Chức năng PSD 48
Định vị trục máy: Điều chỉnh vị trí theo lệnh đặt từ bộ điều khiển.
Phản hồi vị trí tuyệt đối: Xác định vị trí mà không cần pin dự phòng hoặc chu trình tham chiếu thông thường.
Kết nối PLC: Trao đổi dữ liệu điều khiển qua giao thức bus tương thích.
Thay đổi định dạng tự động: Hỗ trợ điều chỉnh các cơ cấu máy khi thay đổi sản phẩm hoặc kích thước.
Điều khiển chuyển động: Đáp ứng yêu cầu điều chỉnh vị trí ở tốc độ phù hợp với mô-men xoắn của từng phiên bản.
Hỗ trợ dừng khẩn cấp: Thiết kế nguồn cách ly giữa điều khiển và công suất hỗ trợ triển khai chức năng dừng theo cấu hình hệ thống.
Ứng dụng PSD 48
Máy đóng gói và máy chiết rót tự động.
Dây chuyền lắp ráp linh kiện điện tử.
Máy in và máy dán nhãn công nghiệp.
Máy gia công cần điều chỉnh vị trí trục.
Hệ thống điều chỉnh thanh dẫn, cữ chặn và trục vít.
Dây chuyền sản xuất cần thay đổi định dạng tự động.
Máy móc tích hợp PLC hỗ trợ CANopen, EtherCAT, PROFINET hoặc IO-Link.
Các ứng dụng cần bộ truyền động nhỏ gọn và trọng lượng nhẹ.
Sản phẩm liên quan PSD 48 và ứng dụng
| Sản phẩm | Đặc điểm và ứng dụng |
|---|---|
| Halstrup-walcher PSD 49 | Bộ truyền động định vị trực tiếp NEMA 17 dạng đứng. |
| Halstrup-walcher PSD 40 | Bộ truyền động trực tiếp NEMA 17 cho các ứng dụng có yêu cầu mô-men xoắn cao hơn tùy phiên bản. |
| Halstrup-walcher PSD 41 | Bộ truyền động trực tiếp NEMA 17 dạng đứng, dùng để điều chỉnh vị trí trục máy. |
| Halstrup-walcher PSD 42 | Bộ truyền động trực tiếp NEMA 23 dạng ngang, dành cho các ứng dụng mô-men xoắn lớn hơn. |
| Halstrup-walcher PSD 43 | Bộ truyền động trực tiếp NEMA 23 dạng đứng cho hệ thống định vị công nghiệp. |
| Halstrup-walcher PSxHub S10 | Thiết bị hỗ trợ vận hành song song các bộ truyền động PSD tương thích. |
| Halstrup-walcher PSE 30x-8 | Hệ thống định vị trục rỗng 8 mm dùng cho điều chỉnh trục máy. |
| Halstrup-walcher PSE 30x-14 | Hệ thống định vị trục rỗng 14 mm phục vụ thay đổi định dạng máy. |
| Halstrup-walcher PSW 31x-14 | Hệ thống định vị công nghiệp cho các ứng dụng điều chỉnh vị trí tự động. |
| Halstrup-walcher PSW 30x-14 | Hệ thống định vị dùng trong máy móc và dây chuyền sản xuất tự động. |
Xuất xứ PSD 48
PSD 48 là bộ truyền động định vị trực tiếp của Halstrup-walcher, thương hiệu công nghệ truyền động và đo lường công nghiệp đến từ Đức. Sản phẩm được thiết kế cho các ứng dụng điều chỉnh trục máy, định vị tự động và thay đổi định dạng trong dây chuyền sản xuất. Khi đặt hàng tại Việt Nam, cần xác nhận mã cấu hình cụ thể để lựa chọn đúng giao tiếp bus, mô-men xoắn, loại trục và cấp bảo vệ.
