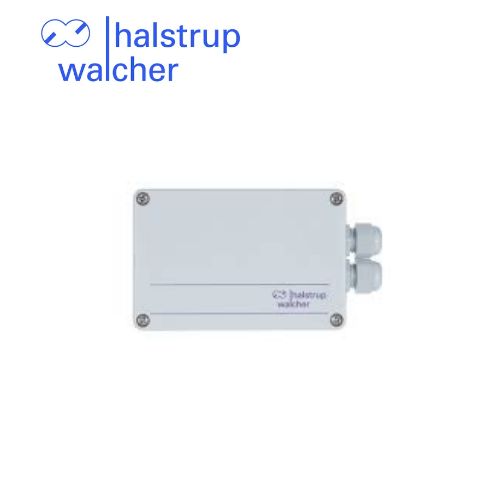

Halstrup-walcher PSE 200 Bộ truyền động định vị analog Việt Nam
Mô tả sản phẩm PSE 200
Halstrup-walcher PSE 200 là hệ thống truyền động định vị công nghiệp sử dụng tín hiệu analog để cài đặt vị trí mục tiêu, phù hợp với các ứng dụng điều chỉnh vị trí trong máy móc và dây chuyền tự động hóa. Thiết bị tích hợp bộ truyền động và vòng điều khiển vị trí, giúp điều chỉnh trục theo giá trị đặt mà không cần sử dụng giao tiếp bus công nghiệp phức tạp.
PSE 200 Halstrup-walcher sử dụng hệ thống đo vị trí tuyệt đối, hỗ trợ phạm vi định vị lên đến 50 vòng quay. Tín hiệu đặt vị trí có thể sử dụng dạng điện áp 0–10 V hoặc dòng điện 4–20 mA tùy cấu hình. Tín hiệu phản hồi vị trí thực 0–10 V giúp PLC hoặc bộ điều khiển bên ngoài theo dõi trạng thái và xác định vị trí của cơ cấu truyền động.
Thiết bị có các tùy chọn mô-men xoắn danh định 1 Nm, 5 Nm và 10 Nm, đáp ứng nhiều yêu cầu điều chỉnh vị trí khác nhau. Trục đầu ra dạng trục đặc đường kính 12 mm có mặt phẳng, thuận tiện khi ghép nối với cơ cấu máy. Độ chính xác định vị đạt khoảng 2% phạm vi định vị, phù hợp với các ứng dụng điều chỉnh vị trí công nghiệp không yêu cầu độ chính xác quá cao.
PSE 200 sử dụng nguồn 24 VDC và có cấp bảo vệ IP55. Thiết bị cũng có tùy chọn đầu vào cho phép định vị, hỗ trợ tăng cường tính an toàn chức năng khi tích hợp vào hệ thống. Sản phẩm phù hợp với máy đóng gói, máy chiết rót, thiết bị gia công và dây chuyền cần thay đổi vị trí bằng tín hiệu analog. Khi lựa chọn, cần xác định mô-men xoắn, tốc độ, tín hiệu đặt và yêu cầu phản hồi để chọn đúng cấu hình.
Datasheet chính hãng: Tài liệu kỹ thuật PSE 200 – Halstrup-walcher
Ưu điểm nổi bật PSE 200
Hỗ trợ tín hiệu đặt 0–10 V hoặc 4–20 mA.
Phản hồi vị trí thực bằng tín hiệu 0–10 V.
Hệ thống đo vị trí tuyệt đối, không cần tham chiếu theo cách thông thường.
Phạm vi định vị lên đến 50 vòng quay.
Có các tùy chọn mô-men xoắn 1 Nm, 5 Nm và 10 Nm.
Trục đầu ra đặc 12 mm có mặt phẳng.
Nguồn cấp 24 VDC, thuận tiện tích hợp hệ thống điều khiển.
Cấp bảo vệ IP55 phù hợp với nhiều môi trường công nghiệp.
Có tùy chọn đầu vào cho phép định vị.
Không yêu cầu giao tiếp bus công nghiệp để cài đặt giá trị mục tiêu.
Thông số kỹ thuật
| Thông số | Đặc điểm |
|---|---|
| Model | PSE 200 |
| Thương hiệu | Halstrup-walcher |
| Loại thiết bị | Hệ thống truyền động định vị analog |
| Kiểu lắp đặt | Dạng ngang |
| Mô-men xoắn danh định | 1 Nm, 5 Nm hoặc 10 Nm |
| Tốc độ danh định | 30 vòng/phút tại 1 Nm; 5, 2, 1, 0,5 hoặc 0,25 vòng/phút tại 5–10 Nm tùy phiên bản |
| Giao diện điều khiển | Analog |
| Tín hiệu đặt vị trí | 0–10 V hoặc 0/4–20 mA tùy cấu hình |
| Tín hiệu phản hồi vị trí | 0–10 V |
| Độ chính xác định vị | 2% phạm vi định vị |
| Độ phân giải định vị | 0,5% phạm vi định vị |
| Hệ thống đo vị trí | Đo tuyệt đối |
| Phạm vi định vị | Tối đa 50 vòng quay |
| Điện áp cấp nguồn | 24 VDC, +20% / -15% |
| Dòng điện danh định | Khoảng 1 A |
| Công suất đầu ra | 3 W, chu kỳ hoạt động 30% |
| Trục đầu ra | Trục đặc 12 mm có mặt phẳng |
| Cấp bảo vệ | IP55 |
| Nhiệt độ môi trường | 0 đến +45°C |
| Nhiệt độ lưu trữ | -10 đến +70°C |
| Độ ẩm tương đối | 0–80% |
| Kích thước | Khoảng 80 × 120 × 100 mm |
| Khối lượng | Khoảng 900 g |
| Ứng dụng | Điều chỉnh vị trí bằng tín hiệu analog |
| Xuất xứ thương hiệu | Đức |
Chức năng PSE 200
Điều khiển vị trí analog: Nhận giá trị đặt từ bộ điều khiển qua tín hiệu điện áp hoặc dòng điện.
Đo vị trí tuyệt đối: Xác định vị trí hiện tại trong phạm vi định vị cho phép.
Phản hồi vị trí thực: Xuất tín hiệu 0–10 V để PLC hoặc bộ điều khiển theo dõi vị trí.
Điều chỉnh trục máy: Điều khiển vị trí cơ cấu truyền động theo giá trị mục tiêu.
Hỗ trợ cho phép định vị: Tùy chọn đầu vào cho phép giúp kiểm soát điều kiện vận hành.
Tích hợp điều khiển công nghiệp: Kết nối với PLC hoặc bộ điều khiển analog mà không cần giao tiếp bus chuyên dụng.
Ứng dụng PSE 200
Máy đóng gói và máy chiết rót tự động.
Máy gia công cần điều chỉnh vị trí trục.
Hệ thống điều chỉnh cữ chặn và cơ cấu dẫn hướng.
Dây chuyền sản xuất cần thay đổi vị trí theo tín hiệu analog.
Máy móc sử dụng PLC có ngõ ra analog 0–10 V hoặc 4–20 mA.
Hệ thống điều chỉnh vị trí có yêu cầu phản hồi analog.
Thiết bị tự động hóa cần phạm vi định vị nhiều vòng quay.
Máy công nghiệp cần bộ truyền động tích hợp và dễ đấu nối.
Sản phẩm liên quan PSE 200 và ứng dụng
| Sản phẩm | Đặc điểm và ứng dụng |
|---|---|
| Halstrup-walcher PSE 272 | Bộ truyền động định vị analog với mô-men xoắn 1–5 Nm. |
| Halstrup-walcher PSE 21x | Bộ truyền động định vị có giao tiếp bus cho điều chỉnh trục máy. |
| Halstrup-walcher PSE 23x | Bộ truyền động công nghiệp có giao tiếp bus, dùng trong hệ thống định vị tự động. |
| Halstrup-walcher PSE 25x | Bộ truyền động định vị có giao tiếp CANopen. |
| Halstrup-walcher PSE 30x-8 | Hệ thống định vị trục rỗng 8 mm cho điều chỉnh vị trí máy. |
| Halstrup-walcher PSE 31x-14 | Hệ thống định vị trục rỗng 14 mm cho thay đổi định dạng tự động. |
| Halstrup-walcher PSD 42 | Bộ truyền động trực tiếp NEMA 23 dạng ngang. |
| Halstrup-walcher PSD 43 | Bộ truyền động trực tiếp NEMA 23 dạng đứng. |
| Halstrup-walcher HDA 70 | Bộ truyền động định vị HIPERDRIVE có giao tiếp bus công nghiệp. |
| Halstrup-walcher PSxHub S | Hub hỗ trợ kết nối và đồng bộ các bộ định vị tương thích. |
Xuất xứ PSE 200
PSE 200 là hệ thống truyền động định vị của Halstrup-walcher, thương hiệu công nghệ truyền động và đo lường công nghiệp đến từ Đức. Thiết bị được thiết kế cho các ứng dụng điều chỉnh vị trí bằng tín hiệu analog, phù hợp với máy móc và dây chuyền tự động hóa. Khi đặt hàng tại Việt Nam, cần xác nhận mô-men xoắn, tốc độ danh định, tín hiệu đặt và yêu cầu phản hồi để lựa chọn đúng phiên bản.
