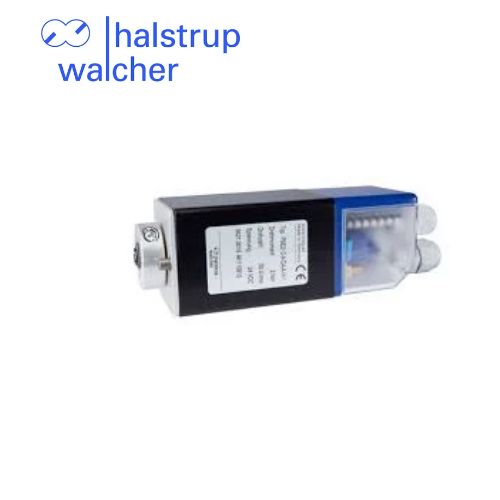

Halstrup-walcher PSE 23x-8 Bộ định vị trục công nghiệp Việt Nam
Mô tả sản phẩm PSE 23x-8
Halstrup-walcher PSE 23x-8 là hệ thống định vị trục công nghiệp dạng nhỏ gọn, được thiết kế để điều chỉnh tự động các trục phụ và trục định vị trong máy móc, dây chuyền sản xuất và hệ thống tự động hóa. Thiết bị tích hợp động cơ DC, hộp giảm tốc, bộ điều khiển, hệ thống đo vị trí và giao tiếp truyền thông bus, giúp giảm nhu cầu sử dụng các bộ điều khiển công suất, cảm biến tiệm cận và công tắc hành trình bên ngoài.
Hệ thống PSE 23x-8 Halstrup-walcher có hai phiên bản chính: PSE 231 với mô-men xoắn danh định 1 Nm và PSE 232 với mô-men xoắn danh định 2 Nm. Thiết bị sử dụng nguồn 24 VDC và hỗ trợ các giao thức truyền thông CANopen, DeviceNet hoặc Modbus RTU tùy cấu hình, thuận tiện tích hợp với bộ điều khiển PLC và hệ thống tự động hóa công nghiệp.
Một ưu điểm đáng chú ý là khả năng đo vị trí trực tiếp tại trục đầu ra, với độ chính xác định vị 0,9°. Người dùng có thể lựa chọn hệ thống đo bán tuyệt đối với phạm vi định vị không giới hạn cơ học hoặc tùy chọn đo tuyệt đối đến 64 vòng quay, giúp giảm nhu cầu chạy về vị trí tham chiếu trong các ứng dụng phù hợp.
Với kích thước nhỏ gọn, trục đầu ra 8 mm và khả năng điều chỉnh vị trí cáp kết nối theo các góc 90°, PSE 23x-8 phù hợp với những máy có không gian lắp đặt hạn chế. Thiết bị có thể sử dụng trục đặc hoặc trục rỗng có vòng kẹp tùy phiên bản, phục vụ các ứng dụng điều chỉnh định dạng và vị trí trong dây chuyền sản xuất.
Datasheet chính hãng: PSE 23x-8 – Halstrup-walcher
Ưu điểm nổi bật PSE 23x-8
Hai mức mô-men xoắn danh định: 1 Nm và 2 Nm.
Hỗ trợ giao tiếp CANopen, DeviceNet và Modbus RTU tùy cấu hình.
Độ chính xác định vị 0,9° tại trục đầu ra.
Sử dụng nguồn cấp 24 VDC ±10%.
Tùy chọn hệ thống đo tuyệt đối đến 64 vòng quay.
Phạm vi định vị không giới hạn cơ học với hệ thống đo bán tuyệt đối.
Có phiên bản trục đặc 8 mm và trục rỗng 8 mm.
Không cần bổ sung cảm biến tiệm cận hoặc công tắc hành trình bên ngoài cho chức năng định vị tích hợp.
Nguồn cấp riêng cho phần điều khiển và phần công suất, hỗ trợ thiết kế chức năng dừng khẩn cấp phù hợp.
Vị trí cáp kết nối có thể điều chỉnh để phù hợp với cách bố trí máy.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Halstrup-walcher |
| Model | PSE 23x-8 |
| Loại thiết bị | Hệ thống định vị trục công nghiệp |
| Phiên bản | PSE 231-8, PSE 232-8 |
| Mô-men xoắn danh định PSE 231 | 1 Nm |
| Tốc độ danh định PSE 231 | 80 vòng/phút |
| Mô-men xoắn danh định PSE 232 | 2 Nm |
| Tốc độ danh định PSE 232 | 40 vòng/phút |
| Nguồn cấp | 24 VDC ±10% |
| Giao tiếp | CANopen, DeviceNet, Modbus RTU tùy phiên bản |
| Độ chính xác định vị | 0,9° |
| Hệ thống đo vị trí | Bán tuyệt đối hoặc tuyệt đối tùy cấu hình |
| Phạm vi đo tuyệt đối tùy chọn | 64 vòng quay |
| Trục đầu ra | Trục đặc 8 mm hoặc trục rỗng 8 mm có vòng kẹp |
| Chu kỳ hoạt động | 30%, thời gian cơ sở 300 giây |
| Nhiệt độ môi trường | 0 đến +45°C |
| Nhiệt độ lưu trữ | -10 đến +70°C |
| Cấp bảo vệ | IP54 |
| Kiểu lắp đặt | Ngang hoặc dọc tùy cấu hình |
| Nhà sản xuất | Halstrup-walcher GmbH, Đức |
Chức năng PSE 23x-8
PSE 23x-8 thực hiện chức năng định vị tự động thông qua hệ thống điều khiển tích hợp. Thiết bị nhận giá trị vị trí mục tiêu qua giao tiếp bus, điều khiển động cơ DC và sử dụng hệ thống đo tại trục đầu ra để kiểm soát vị trí thực tế.
Các chức năng chính gồm:
Điều chỉnh vị trí tự động: Điều khiển trục máy đến vị trí cài đặt theo yêu cầu của hệ thống.
Truyền thông với PLC: Trao đổi dữ liệu điều khiển và vị trí thông qua giao thức bus tương thích.
Đo và phản hồi vị trí: Giám sát vị trí thực tế tại trục đầu ra để tăng độ chính xác.
Lựa chọn hệ thống đo: Sử dụng cấu hình bán tuyệt đối hoặc tùy chọn tuyệt đối 64 vòng quay.
Tích hợp cơ khí linh hoạt: Lựa chọn trục đặc hoặc trục rỗng 8 mm theo yêu cầu lắp đặt.
Hỗ trợ bảo trì và vận hành: Giảm số lượng linh kiện điều khiển và cảm biến phụ trợ bên ngoài.
Ứng dụng PSE 23x-8
Halstrup-walcher PSE 23x-8 phù hợp với các ứng dụng định vị có yêu cầu mô-men xoắn thấp đến trung bình và không gian lắp đặt hạn chế, bao gồm:
Máy đóng gói và máy chiết rót tự động.
Máy điều chỉnh định dạng sản phẩm.
Hệ thống điều chỉnh trục phụ trong máy công nghiệp.
Cơ cấu định vị và điều chỉnh khoảng cách.
Máy sản xuất cần thay đổi vị trí làm việc theo từng sản phẩm.
Dây chuyền tự động hóa sử dụng PLC.
Hệ thống điều chỉnh trục thông qua CANopen, DeviceNet hoặc Modbus RTU.
Máy móc cần giảm thời gian căn chỉnh và thao tác thủ công.
Khi lựa chọn thiết bị, cần xác định mô-men xoắn yêu cầu, tốc độ trục, giao thức truyền thông, kiểu trục đầu ra và loại hệ thống đo để chọn đúng cấu hình PSE 231-8 hoặc PSE 232-8.
Sản phẩm liên quan PSE 23x-8 và ứng dụng
| Model | Đặc điểm hoặc ứng dụng |
|---|---|
| PSE 211-8 | Hệ thống định vị nhỏ gọn cho ứng dụng yêu cầu công suất thấp |
| PSE 212-8 | Phiên bản định vị với mô-men xoắn cao hơn trong dòng PSE 21x-8 |
| PSE 231-8 | Hệ thống định vị mô-men xoắn danh định 1 Nm |
| PSE 232-8 | Hệ thống định vị mô-men xoắn danh định 2 Nm |
| PSE 200 | Hệ thống định vị cho các ứng dụng điều chỉnh trục công nghiệp |
| PSE 272 | Hệ thống định vị điều khiển bằng tín hiệu analog |
| PSE 301-8 | Hệ thống định vị 1 Nm cho ứng dụng điều chỉnh tự động |
| PSE 302-8 | Hệ thống định vị 2 Nm cho máy công nghiệp |
| PSE 305-8 | Hệ thống định vị 5 Nm cho ứng dụng cần mô-men xoắn cao hơn |
| PSxHub S | Giải pháp phụ trợ trong hệ sinh thái hệ thống định vị Halstrup-walcher, tùy cấu hình |
Xuất xứ PSE 23x-8
PSE 23x-8 được sản xuất bởi Halstrup-walcher GmbH, doanh nghiệp Đức chuyên về công nghệ đo lường áp suất, hệ thống định vị và giải pháp truyền động cho tự động hóa công nghiệp. Khi mua thiết bị, khách hàng nên xác nhận đúng mã model, giao thức truyền thông, kiểu trục và tùy chọn hệ thống đo theo yêu cầu thực tế.
