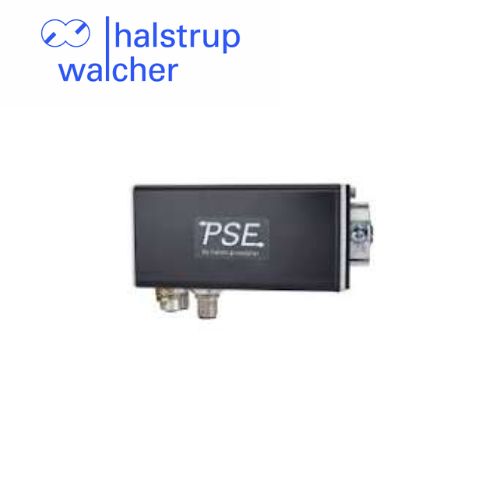

Halstrup-walcher PSE 31x-8 Bộ truyền động định vị tự động Việt Nam
Mô tả sản phẩm PSE 31x-8
PSE 31x-8 Halstrup-walcher là bộ truyền động định vị tự động được thiết kế để điều chỉnh vị trí các trục phụ và trục định vị trong máy móc công nghiệp. Thiết bị tích hợp động cơ EC, hộp số, bộ điều khiển, hệ thống đo vị trí tuyệt đối và giao diện truyền thông, giúp tự động hóa quá trình thay đổi định dạng sản phẩm trên dây chuyền sản xuất.
Bộ định vị PSE 31x-8 có thiết kế nhỏ gọn, sử dụng trục rỗng đường kính 8 mm để lắp trực tiếp lên trục vít hoặc cơ cấu truyền động phù hợp. Hệ thống đo vị trí tuyệt đối cho phép định vị trong phạm vi 250 vòng quay mà không cần thực hiện chu trình chạy về điểm tham chiếu sau mỗi lần khởi động thông thường. Vị trí được đo trực tiếp tại trục đầu ra, đạt độ chính xác định vị 0,9°.
PSE 31x-8 Halstrup-walcher sử dụng nguồn điện 24 VDC và hỗ trợ nhiều giao thức truyền thông công nghiệp như CANopen, DeviceNet, EtherCAT, EtherNet/IP, IO-Link, Modbus RTU, POWERLINK, PROFINET và Sercos, tùy phiên bản cấu hình. Nhờ bộ điều khiển tích hợp, thiết bị giúp giảm nhu cầu sử dụng động cơ ngoài, công tắc hành trình và các thành phần điều khiển bổ sung.
Sản phẩm phù hợp với máy đóng gói, máy in, dây chuyền sản xuất và các hệ thống cần điều chỉnh vị trí lặp lại với độ chính xác cao. Thiết kế nhỏ gọn và khả năng kết nối bus giúp giảm không gian lắp đặt, đơn giản hóa việc đấu dây và hỗ trợ tích hợp vào hệ thống điều khiển tự động hóa.
Datasheet chính hãng: PSE 31x-8 Halstrup-walcher – Tài liệu kỹ thuật PDF
Ưu điểm nổi bật PSE 31x-8
Hệ thống đo vị trí tuyệt đối trong phạm vi 250 vòng quay.
Không cần chạy tham chiếu thông thường sau mỗi lần khởi động.
Trục rỗng 8 mm giúp lắp đặt trực tiếp lên trục máy phù hợp.
Hỗ trợ nhiều giao thức truyền thông công nghiệp.
Nguồn cấp 24 VDC, phù hợp với hệ thống tự động hóa.
Có khả năng tách biệt điện giữa nguồn điều khiển và nguồn động cơ theo thiết kế.
Hỗ trợ truy xuất trạng thái thiết bị thông qua bus truyền thông.
Giảm nhu cầu sử dụng công tắc hành trình và bộ truyền động ngoài.
Có tùy chọn chức năng STO theo phiên bản giao tiếp được hỗ trợ.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Halstrup-walcher |
| Model | PSE 31x-8 |
| Loại thiết bị | Bộ truyền động định vị tự động |
| Động cơ | Động cơ EC tích hợp |
| Điện áp cấp | 24 VDC ±10% |
| Dòng điện định mức | 2,3 A |
| Công suất tiêu thụ bộ điều khiển | 0,1 A |
| Mô-men xoắn định mức | 1 Nm, 2 Nm hoặc 5 Nm tùy phiên bản |
| Tốc độ định mức | 210, 115 hoặc 40 vòng/phút tùy phiên bản |
| Mô-men giữ khi cấp điện | 0,5 / 1 / 2,5 Nm tùy phiên bản |
| Độ chính xác định vị | 0,9° |
| Phạm vi định vị | 250 vòng quay |
| Trục đầu ra | Trục rỗng 8 mm, vòng kẹp |
| Giao tiếp | CANopen, DeviceNet, EtherCAT, EtherNet/IP, IO-Link, Modbus RTU, POWERLINK, PROFINET, Sercos |
| Cấp bảo vệ | IP54; IP65 theo yêu cầu |
| Nhiệt độ môi trường | 0 đến 45°C |
| Nhiệt độ lưu trữ | -10 đến 70°C |
| Lực dọc trục tối đa | 20 N |
| Lực hướng kính tối đa | 40 N |
| Chu kỳ làm việc | 30%, chế độ S3 |
| Vật liệu vỏ | Nhôm, kẽm |
| Khối lượng | Khoảng 850 g |
| Chứng nhận | CE; tùy chọn NRTL và STO |
Chức năng PSE 31x-8
Tự động điều chỉnh vị trí các trục phụ và trục định vị.
Thay đổi định dạng máy theo kích thước sản phẩm.
Điều khiển vị trí thông qua giao tiếp với PLC hoặc bộ điều khiển trung tâm.
Đo vị trí tuyệt đối tại trục đầu ra.
Lưu giữ thông tin vị trí trong phạm vi đo của hệ thống.
Gửi thông tin trạng thái thiết bị qua giao tiếp bus tương ứng.
Hỗ trợ kết nối nhiều thiết bị định vị trong dây chuyền tự động hóa.
Ứng dụng PSE 31x-8
Máy đóng gói thực phẩm, dược phẩm và hàng tiêu dùng.
Máy in công nghiệp và hệ thống điều chỉnh con lăn.
Máy cắt, máy gia công và thiết bị cần thay đổi vị trí cơ cấu.
Dây chuyền sản xuất tự động sử dụng PLC.
Hệ thống điều chỉnh khổ rộng hoặc khoảng cách giữa các bộ phận máy.
Máy chiết rót và máy dán nhãn.
Thiết bị sản xuất cần thay đổi định dạng nhanh.
Hệ thống cơ khí cần định vị lặp lại và giảm thao tác thủ công.
Sản phẩm liên quan PSE 31x-8 và ứng dụng
| Model | Đặc điểm và ứng dụng |
|---|---|
| PSE 30x-8 | Bộ định vị trục rỗng 8 mm cho các cơ cấu điều chỉnh tự động |
| PSE 30x-14 | Bộ định vị sử dụng trục rỗng 14 mm |
| PSE 31x-14 | Bộ truyền động định vị trục rỗng 14 mm cho máy công nghiệp |
| PSE 32x-14 | Bộ định vị mô-men xoắn cao hơn cho cơ cấu điều chỉnh |
| PSE 33x-14 | Bộ truyền động định vị cho các ứng dụng cần mô-men xoắn phù hợp theo cấu hình |
| PSW 31x-8 | Phiên bản trục rỗng 8 mm bằng thép không gỉ, cấp bảo vệ IP68 |
| PSE 315-8 | Phiên bản mô-men xoắn định mức 5 Nm |
| PSE 312-8 | Phiên bản mô-men xoắn định mức 2 Nm |
| PSE 311-8 | Phiên bản mô-men xoắn định mức 1 Nm |
Xuất xứ PSE 31x-8
PSE 31x-8 là sản phẩm của Halstrup-walcher, nhà sản xuất thiết bị đo lường và công nghệ truyền động của Đức. Thiết bị thuộc dòng bộ truyền động định vị tự động dùng cho máy móc công nghiệp, hỗ trợ nhiều giao thức truyền thông để tích hợp vào hệ thống điều khiển. Khi đặt hàng, cần xác nhận mã phiên bản cụ thể, giao tiếp, mô-men xoắn và các tùy chọn đi kèm.
