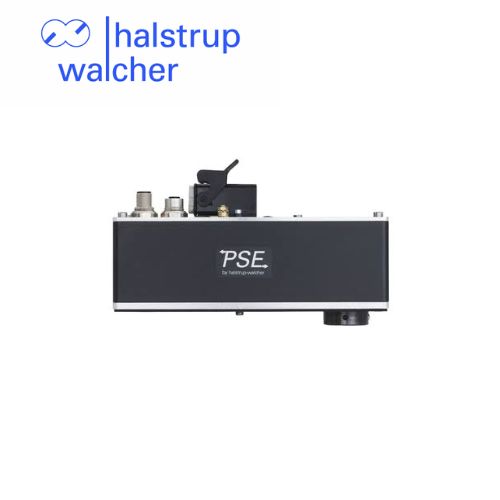

Halstrup-walcher PSE 34x-14 Bộ truyền động định vị tự động Việt Nam
Mô tả sản phẩm PSE 34x-14
PSE 34x-14 Halstrup-walcher là bộ truyền động định vị tự động được thiết kế cho các ứng dụng điều chỉnh vị trí trong máy móc công nghiệp. Thiết bị tích hợp động cơ EC, hộp số, bộ điều khiển, hệ thống đo vị trí tuyệt đối và giao diện truyền thông, giúp tự động hóa quá trình thay đổi định dạng máy, giảm thời gian thiết lập và nâng cao độ chính xác trong sản xuất.
Bộ định vị PSE 34x-14 sử dụng trục rỗng đường kính 14 mm, hỗ trợ lắp trực tiếp lên trục máy tương thích. Hệ thống đo vị trí tuyệt đối có phạm vi 250 vòng quay, đo trực tiếp tại trục đầu ra để đạt độ chính xác định vị 0,9°. Thiết kế tích hợp giúp giảm nhu cầu sử dụng động cơ ngoài, công tắc tiệm cận và công tắc giới hạn trong các ứng dụng phù hợp.
PSE 34x-14 Halstrup-walcher có hai phiên bản chính: PSE 3410-14 với mô-men xoắn định mức 10 Nm, tốc độ 80 vòng/phút và PSE 3418-14 với mô-men xoắn định mức 18 Nm, tốc độ 60 vòng/phút. Thiết bị sử dụng nguồn 24 VDC ±10%, công suất đầu ra thuộc dòng 100 W và có cấp bảo vệ IP65.
Sản phẩm hỗ trợ các giao thức truyền thông công nghiệp như CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK, PROFINET và Sercos tùy cấu hình. PSE 34x-14 phù hợp với máy đóng gói, máy in, dây chuyền sản xuất và các hệ thống cần điều chỉnh trục tự động với mô-men xoắn cao.
Datasheet chính hãng: PSE 34x-14 Halstrup-walcher – Tài liệu kỹ thuật PDF
Ưu điểm nổi bật PSE 34x-14
Công suất đầu ra thuộc dòng 100 W.
Hai mức mô-men xoắn 10 Nm và 18 Nm để lựa chọn.
Trục rỗng 14 mm giúp lắp đặt trực tiếp lên trục máy phù hợp.
Độ chính xác định vị 0,9° với phép đo tại trục đầu ra.
Hệ thống đo vị trí tuyệt đối trong phạm vi 250 vòng quay.
Cấp bảo vệ IP65 phù hợp với môi trường công nghiệp.
Hỗ trợ nhiều giao thức truyền thông công nghiệp.
Nguồn điều khiển và nguồn công suất được cách ly điện.
Có thể cài đặt địa chỉ và tốc độ truyền thông theo cấu hình.
Có tùy chọn phanh giữ vị trí khi không cấp nguồn.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Halstrup-walcher |
| Model | PSE 34x-14 |
| Loại thiết bị | Bộ truyền động định vị tự động |
| Động cơ | Động cơ EC tích hợp |
| Công suất đầu ra | Dòng 100 W |
| Điện áp cấp | 24 VDC ±10% |
| Mô-men xoắn định mức | 10 Nm hoặc 18 Nm tùy phiên bản |
| Tốc độ định mức | 80 vòng/phút hoặc 60 vòng/phút tùy phiên bản |
| Mô-men tự giữ khi cấp điện | 5 Nm hoặc 9 Nm |
| Dòng điện định mức | 6,5 A hoặc 7,2 A tùy phiên bản |
| Dòng tiêu thụ bộ điều khiển | 0,1 A |
| Độ chính xác định vị | 0,9° |
| Phạm vi định vị | 250 vòng quay |
| Trục đầu ra | Trục rỗng 14 mm, vòng kẹp và rãnh then |
| Ống lót giảm đường kính | Hỗ trợ đường kính 8, 9, 10, 11 hoặc 12 mm |
| Giao tiếp | CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK, PROFINET, Sercos |
| Cấp bảo vệ | IP65 |
| Nhiệt độ môi trường | 0 đến 45°C |
| Nhiệt độ lưu trữ | -10 đến 70°C |
| Lực dọc trục tối đa | 20 N |
| Lực hướng kính tối đa | 40 N |
| Chu kỳ làm việc | 20%, thời gian cơ sở 300 giây |
| Chế độ vận hành | S3 |
| Vật liệu vỏ | Nhôm, kẽm |
| Khối lượng | Khoảng 1.900 g |
| Chứng nhận | CE/UKCA; NRTL tùy chọn |
| Phanh giữ vị trí | Tùy chọn |
Chức năng PSE 34x-14
Tự động điều chỉnh vị trí trục phụ và trục định vị.
Điều khiển cơ cấu thay đổi định dạng máy.
Nhận lệnh điều khiển từ PLC thông qua giao tiếp tương thích.
Đo vị trí trực tiếp tại trục đầu ra.
Truyền thông tin trạng thái qua giao diện bus.
Hỗ trợ thiết lập địa chỉ và tốc độ truyền thông.
Giảm nhu cầu sử dụng động cơ ngoài và công tắc giới hạn.
Giữ vị trí khi mất nguồn nếu được trang bị phanh tùy chọn.
Ứng dụng PSE 34x-14
Máy đóng gói thực phẩm và hàng tiêu dùng.
Máy đóng gói dược phẩm.
Máy in công nghiệp và hệ thống điều chỉnh con lăn.
Máy dán nhãn và máy chiết rót tự động.
Dây chuyền sản xuất sử dụng PLC.
Máy gia công cần điều chỉnh vị trí cơ cấu.
Hệ thống thay đổi khổ rộng và định dạng sản phẩm.
Máy móc cần mô-men xoắn định vị cao hơn các dòng công suất thấp.
Sản phẩm liên quan PSE 34x-14 và ứng dụng
| Model | Đặc điểm và ứng dụng |
|---|---|
| PSE 30x-14 | Bộ định vị trục rỗng 14 mm cho các cơ cấu điều chỉnh tự động |
| PSE 31x-14 | Bộ truyền động định vị cho máy móc công nghiệp |
| PSE 32x-14 | Bộ định vị có nhiều mức mô-men xoắn theo cấu hình |
| PSE 33x-14 | Bộ truyền động định vị cho các ứng dụng mô-men xoắn trung bình đến cao |
| PSE 3410-14 | Mô-men xoắn định mức 10 Nm, tốc độ 80 vòng/phút |
| PSE 3418-14 | Mô-men xoắn định mức 18 Nm, tốc độ 60 vòng/phút |
| PSE 31x-8 | Bộ định vị trục rỗng 8 mm cho máy có không gian lắp đặt nhỏ |
| PSW 33x-14 | Dòng bộ định vị bằng thép không gỉ cho môi trường cần khả năng chống nước cao |
Xuất xứ PSE 34x-14
PSE 34x-14 là bộ truyền động định vị tự động của Halstrup-walcher, thương hiệu công nghệ đo lường và truyền động có nguồn gốc từ Đức. Sản phẩm được thiết kế cho các hệ thống máy móc cần điều chỉnh vị trí tự động, độ chính xác cao và mô-men xoắn lớn. Khi đặt hàng, cần xác nhận mã phiên bản, giao thức truyền thông, yêu cầu lắp đặt và tùy chọn phanh để lựa chọn cấu hình phù hợp.
