Halstrup-walcher PSW 33x-14 Hệ thống định vị công nghiệp Việt Nam
Mô tả sản phẩm PSW 33x-14

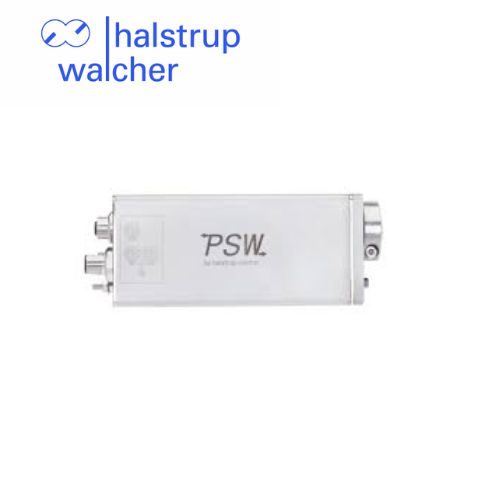

PSW 33x-14 Halstrup-walcher là hệ thống định vị công nghiệp được thiết kế để điều chỉnh vị trí trục và cơ cấu máy trong các dây chuyền tự động hóa. Thiết bị thuộc dòng PSW của Halstrup-walcher, tích hợp động cơ, hộp số, bộ điều khiển và hệ thống đo vị trí trong một cụm, giúp đơn giản hóa việc lắp đặt và tích hợp vào máy móc công nghiệp.
PSW 33x-14 sử dụng trục đầu ra đường kính 14 mm, phù hợp với các cơ cấu máy cần hệ thống định vị có kích thước trục tương ứng. Tùy phiên bản cụ thể, thiết bị có thể được lựa chọn theo mô-men xoắn, tốc độ, kiểu trục và các tùy chọn điều khiển để đáp ứng yêu cầu vận hành. Hệ thống đo vị trí tuyệt đối hỗ trợ xác định vị trí trục và giảm nhu cầu sử dụng thiết bị đo vị trí riêng biệt.
Tùy mã cấu hình, hệ thống định vị Halstrup-walcher PSW 33x-14 hỗ trợ các giao tiếp truyền thông công nghiệp để kết nối với PLC và bộ điều khiển máy. Việc lựa chọn đúng giao tiếp giúp thiết bị trao đổi dữ liệu vị trí, thực hiện điều chỉnh tự động và hỗ trợ thay đổi định dạng sản phẩm trong dây chuyền sản xuất.
PSW 33x-14 phù hợp với máy đóng gói, máy sản xuất, cơ cấu điều chỉnh dẫn hướng và các ứng dụng định vị trục tự động. Khi lựa chọn thiết bị, cần xác định mã sản phẩm đầy đủ để kiểm tra chính xác mô-men xoắn, tốc độ, giao tiếp, nguồn cấp và các tùy chọn đi kèm.
Datasheet chính hãng: Tài liệu hệ thống định vị PSW – Halstrup-walcher
Ưu điểm nổi bật PSW 33x-14
Độ chính xác định vị 0,9° tại trục đầu ra.
Phạm vi định vị lên đến 250 vòng quay, không bị giới hạn cơ khí bởi hệ thống đo.
Sử dụng nguồn cấp 24 VDC ±10%.
Hỗ trợ trục rỗng đường kính 14 mm hoặc trục đặc tùy chọn.
Hỗ trợ nhiều giao tiếp truyền thông công nghiệp tùy cấu hình.
Có thể kết nối với PLC và hệ thống điều khiển máy.
Giám sát điện áp nguồn, sai lệch vị trí, mức tiêu thụ điện và mô-men xoắn.
Có cần gạt để ngắt hộp số, hỗ trợ thao tác điều chỉnh thủ công.
Có tùy chọn phanh tích hợp và chứng nhận an toàn theo cấu hình.
Vỏ thép không gỉ, cấp bảo vệ IP68 khi đứng yên, phù hợp với các ứng dụng công nghiệp yêu cầu khả năng chống xâm nhập cao.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Halstrup-walcher |
| Model | PSW 33x-14 |
| Loại thiết bị | Hệ thống định vị công nghiệp |
| Nguồn cấp | 24 VDC ±10% |
| Mô-men xoắn định mức | 2 Nm hoặc 5 Nm tùy phiên bản |
| Tốc độ định mức | 125 rpm với PSW 332-14; 50 rpm với PSW 335-14 |
| Dòng điện định mức | 3,2 A đối với dòng PSW 33x |
| Công suất tiêu thụ bộ điều khiển | 0,1 A |
| Độ chính xác định vị | 0,9° tại trục đầu ra |
| Phạm vi định vị | 250 vòng quay |
| Đường kính trục | 14 mm |
| Kiểu trục | Trục rỗng có vòng kẹp hoặc trục đặc tùy chọn |
| Giao tiếp | CANopen, DeviceNet, EtherCAT, EtherNet/IP, IO-Link, Modbus RTU, POWERLINK, PROFINET, Sercos |
| Chu kỳ hoạt động | 20% tại mô-men xoắn định mức, chế độ S3 |
| Lực dọc trục tối đa | 20 N |
| Lực hướng kính tối đa | 40 N |
| Nhiệt độ môi trường | 0 đến 45°C |
| Nhiệt độ lưu kho | -10 đến 70°C |
| Cấp bảo vệ | IP68 khi đứng yên; IP66 khi quay |
| Vật liệu vỏ | Thép không gỉ |
| Khối lượng | Khoảng 1.050 g |
| Phanh | Tùy chọn |
| Chứng nhận | CE/UKCA; NRTL và STO tùy chọn |
Thông số tham khảo theo tài liệu kỹ thuật dòng PSW 31x/33x-14. Cần xác nhận mã cấu hình đầy đủ trước khi đặt hàng.
Chức năng PSW 33x-14
PSW 33x-14 hỗ trợ các chức năng điều khiển và giám sát vị trí trong hệ thống tự động hóa:
Đo vị trí tuyệt đối, không cần chạy về điểm tham chiếu khi khởi động trong điều kiện vận hành phù hợp.
Điều khiển vị trí trục theo lệnh từ bộ điều khiển.
Giám sát điện áp nguồn, sai lệch vị trí, mức tiêu thụ điện và mô-men xoắn.
Điều chỉnh mô-men xoắn nhằm hạn chế quá tải và giảm tình trạng dừng chuyển động không cần thiết.
Hỗ trợ ngắt hộp số bằng cần gạt để thao tác thủ công.
Nhận biết sự khác biệt giữa vật cản và bụi bẩn trong quá trình di chuyển.
Hỗ trợ kết nối bus công nghiệp để trao đổi dữ liệu với PLC.
Hỗ trợ điều chỉnh định dạng máy tự động và theo dõi tình trạng vận hành.
Ứng dụng PSW 33x-14
Điều chỉnh định dạng trên máy đóng gói.
Định vị trục và cơ cấu truyền động trong dây chuyền sản xuất.
Điều chỉnh vị trí dẫn hướng và bộ phận thay đổi kích thước sản phẩm.
Tự động hóa máy móc trong ngành thực phẩm và đồ uống.
Ứng dụng trong máy chế biến gỗ và thiết bị công nghiệp.
Điều khiển vị trí thông qua PLC và hệ thống điều khiển trung tâm.
Các cơ cấu máy cần định vị lặp lại với trục đường kính 14 mm.
Các ứng dụng công nghiệp yêu cầu thiết bị định vị có vỏ thép không gỉ và cấp bảo vệ IP68 khi đứng yên.
Sản phẩm liên quan PSW 33x-14 và ứng dụng
| Sản phẩm | Ứng dụng |
|---|---|
| Halstrup-walcher PSW 332-14 | Định vị với mô-men xoắn 2 Nm, tốc độ định mức 125 rpm |
| Halstrup-walcher PSW 335-14 | Định vị với mô-men xoắn 5 Nm, tốc độ định mức 50 rpm |
| Halstrup-walcher PSW 31x-14 | Hệ thống định vị trục 14 mm với mô-men xoắn thấp hơn |
| Halstrup-walcher PSW 32x-14 | Hệ thống định vị cho cơ cấu máy cần mô-men xoắn 2 Nm |
| Halstrup-walcher PSW 30x-14 | Hệ thống định vị công nghiệp trục 14 mm |
| Halstrup-walcher PSW 33x-14 V | Phiên bản trục đặc 14 mm tùy cấu hình |
| Halstrup-walcher PSE 33x-14 | Hệ thống định vị dòng Efficient dùng cho điều chỉnh định dạng máy tự động |
| Halstrup-walcher PSE 32x-14 | Hệ thống định vị dòng Efficient cho cơ cấu máy cần mô-men xoắn 2 Nm |
Xuất xứ PSW 33x-14
PSW 33x-14 là hệ thống định vị công nghiệp của Halstrup-walcher, Đức, chuyên dùng cho các ứng dụng điều chỉnh vị trí và tự động hóa máy móc. Thiết bị tích hợp động cơ, hộp số, bộ điều khiển và hệ thống đo vị trí, giúp giảm số lượng thiết bị cần lắp đặt riêng. Khi lựa chọn sản phẩm, cần đối chiếu mô-men xoắn, tốc độ, giao tiếp, kiểu trục và cấp bảo vệ theo yêu cầu thực tế.
