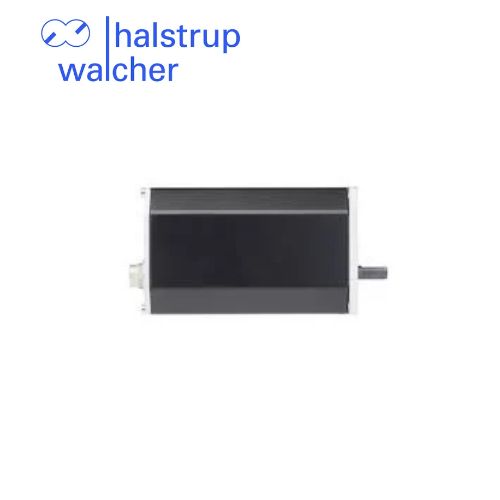

Halstrup-walcher PSE 272 Bộ truyền động định vị analog Việt Nam
Mô tả sản phẩm PSE 272
Halstrup-walcher PSE 272 là hệ thống truyền động định vị công nghiệp sử dụng tín hiệu analog để cài đặt vị trí mục tiêu, được thiết kế cho các ứng dụng điều chỉnh trục máy và thay đổi định dạng tự động. Thiết bị tích hợp bộ truyền động và vòng điều khiển vị trí trong một cụm hoàn chỉnh, giúp đơn giản hóa cấu trúc điều khiển và giảm nhu cầu sử dụng các bộ điều khiển truyền động bên ngoài.
PSE 272 Halstrup-walcher sử dụng hệ thống đo vị trí tuyệt đối, hỗ trợ phạm vi định vị tối đa 15 vòng quay. Giá trị vị trí mục tiêu được thiết lập bằng tín hiệu analog 0–10 V hoặc 4–20 mA tùy cấu hình. Thiết bị có độ chính xác định vị khoảng 2% phạm vi điều chỉnh, phù hợp với những ứng dụng công nghiệp cần điều khiển vị trí bằng tín hiệu điện áp hoặc dòng điện từ PLC.
Sản phẩm có các phiên bản mô-men xoắn danh định 1 Nm, 2 Nm, 4 Nm và 5 Nm, với tốc độ tương ứng phụ thuộc vào cấu hình. Trục đầu ra dạng trục đặc đường kính 8 mm, thuận tiện khi kết nối với trục vít hoặc cơ cấu điều chỉnh trong máy. Vỏ nhôm chắc chắn và cấp bảo vệ IP65 giúp PSE 272 hoạt động trong môi trường công nghiệp có bụi hoặc nước bắn.
PSE 272 còn được trang bị đầu vào cho phép định vị (Enable input), hỗ trợ kiểm soát điều kiện hoạt động và tăng độ an toàn khi tích hợp vào hệ thống. Thiết bị phù hợp cho máy đóng gói, máy chế biến gỗ, máy chiết rót và các dây chuyền cần thay đổi vị trí bằng tín hiệu analog. Khi lựa chọn, cần xác định mô-men xoắn, tốc độ, tín hiệu đặt và điều kiện lắp đặt để chọn đúng phiên bản.
Datasheet chính hãng: Tài liệu kỹ thuật PSE 272 – Halstrup-walcher
Ưu điểm nổi bật PSE 272
Hỗ trợ tín hiệu đặt 0–10 V hoặc 4–20 mA.
Hệ thống đo vị trí tuyệt đối, không cần tham chiếu thông thường trong phạm vi cho phép.
Phạm vi định vị tối đa 15 vòng quay.
Có các phiên bản mô-men xoắn 1 Nm, 2 Nm, 4 Nm và 5 Nm.
Độ chính xác định vị khoảng 2% phạm vi điều chỉnh.
Trục đầu ra đặc đường kính 8 mm.
Vỏ nhôm chắc chắn, phù hợp môi trường công nghiệp.
Cấp bảo vệ IP65 chống bụi và nước bắn.
Có đầu vào cho phép định vị nhằm kiểm soát điều kiện vận hành.
Sử dụng nguồn 24 VDC, thuận tiện tích hợp với hệ thống điều khiển.
Thông số kỹ thuật
| Thông số | Đặc điểm |
|---|---|
| Model | PSE 272 |
| Thương hiệu | Halstrup-walcher |
| Loại thiết bị | Hệ thống truyền động định vị analog |
| Kiểu lắp đặt | Dạng trục dọc |
| Mô-men xoắn danh định | 1 Nm, 2 Nm, 4 Nm hoặc 5 Nm |
| Tốc độ danh định | 60 vòng/phút tại 1 Nm; 30 vòng/phút tại 2 Nm; 15 vòng/phút tại 4 Nm; 7,5 vòng/phút tại 5 Nm |
| Giao diện điều khiển | Analog |
| Tín hiệu đặt vị trí | 0–10 V hoặc 4–20 mA |
| Độ chính xác định vị | 2% phạm vi điều chỉnh |
| Hệ thống đo vị trí | Đo tuyệt đối |
| Phạm vi định vị | Tối đa 15 vòng quay |
| Điện áp cấp nguồn | 24 VDC |
| Trục đầu ra | Trục đặc 8 mm |
| Vật liệu vỏ | Nhôm |
| Cấp bảo vệ | IP65 |
| Đầu vào điều khiển | Đầu vào cho phép định vị (Enable) |
| Ứng dụng | Điều chỉnh trục máy và thay đổi định dạng tự động |
| Xuất xứ thương hiệu | Đức |
Chức năng PSE 272
Điều khiển vị trí analog: Nhận giá trị đặt từ PLC hoặc bộ điều khiển thông qua tín hiệu điện áp hoặc dòng điện.
Đo vị trí tuyệt đối: Xác định vị trí trục trong phạm vi định vị cho phép.
Điều chỉnh trục máy: Đưa cơ cấu đến vị trí yêu cầu theo giá trị đặt.
Kiểm soát cho phép định vị: Sử dụng đầu vào Enable để cho phép hoặc ngăn hoạt động định vị theo thiết kế điều khiển.
Tích hợp với PLC: Kết nối với các hệ thống có ngõ ra analog phù hợp.
Hỗ trợ thay đổi định dạng: Điều chỉnh vị trí cơ cấu máy khi thay đổi kích thước hoặc loại sản phẩm.
Ứng dụng PSE 272
Máy đóng gói và máy chiết rót tự động.
Máy chế biến gỗ và máy dán cạnh.
Hệ thống điều chỉnh cữ chặn, thanh dẫn và trục vít.
Dây chuyền sản xuất cần thay đổi vị trí bằng tín hiệu analog.
Máy móc sử dụng PLC có ngõ ra 0–10 V hoặc 4–20 mA.
Hệ thống định vị trục phụ trong máy công nghiệp.
Thiết bị cần vỏ nhôm và cấp bảo vệ IP65.
Máy tự động hóa cần phạm vi định vị tối đa 15 vòng quay.
Sản phẩm liên quan PSE 272 và ứng dụng
| Sản phẩm | Đặc điểm và ứng dụng |
|---|---|
| Halstrup-walcher PSE 200 | Hệ thống định vị analog với mô-men xoắn đến 10 Nm và phạm vi định vị tối đa 50 vòng. |
| Halstrup-walcher PSE 21x-8 | Bộ truyền động định vị có giao tiếp CANopen, DeviceNet và Modbus RTU. |
| Halstrup-walcher PSE 23x | Bộ truyền động định vị tích hợp giao tiếp bus cho điều chỉnh trục máy. |
| Halstrup-walcher PSE 25x | Bộ truyền động định vị có giao tiếp CANopen. |
| Halstrup-walcher PSE 30x-8 | Hệ thống định vị trục rỗng 8 mm cho điều chỉnh định dạng máy. |
| Halstrup-walcher PSE 31x-8 | Hệ thống định vị trục máy sử dụng trục rỗng 8 mm. |
| Halstrup-walcher PSE 30x-14 | Hệ thống định vị trục rỗng 14 mm cho máy móc tự động hóa. |
| Halstrup-walcher PSD 42 | Bộ truyền động trực tiếp NEMA 23 dạng ngang. |
| Halstrup-walcher PSD 43 | Bộ truyền động trực tiếp NEMA 23 dạng đứng. |
| Halstrup-walcher PSxHub S | Hub hỗ trợ kết nối và đồng bộ các hệ thống định vị IO-Link tương thích. |
Xuất xứ PSE 272
PSE 272 là hệ thống truyền động định vị của Halstrup-walcher, thương hiệu công nghệ truyền động và đo lường công nghiệp đến từ Đức. Thiết bị được thiết kế cho các ứng dụng điều chỉnh vị trí bằng tín hiệu analog, với vỏ nhôm và cấp bảo vệ IP65 phù hợp môi trường công nghiệp. Khi đặt hàng tại Việt Nam, cần xác nhận mô-men xoắn, tốc độ danh định và loại tín hiệu điều khiển để lựa chọn đúng phiên bản.
