Bronkhorst IQF-100C-AAD-00-V-A Bộ đo lưu lượng khối lượng khí Việt Nam
Mô tả sản phẩm IQF-100C-AAD-00-V-A

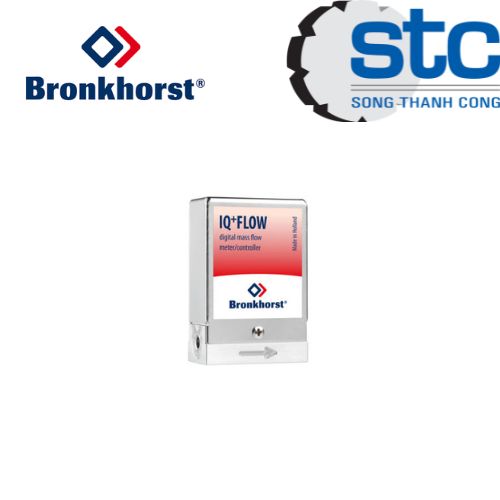

IQF-100C-AAD-00-V-A Bronkhorst là bộ đo lưu lượng khối lượng khí (Mass Flow Meter – MFM) thuộc dòng IQ+FLOW của Bronkhorst, thương hiệu thiết bị đo lường có nguồn gốc từ Hà Lan. Thiết bị được thiết kế nhỏ gọn, sử dụng công nghệ cảm biến nhiệt MEMS để đo lưu lượng khối lượng của các loại khí khô, sạch và không ăn mòn. Sản phẩm phù hợp với những hệ thống cần đo lưu lượng khí nhỏ, yêu cầu độ chính xác cao và không gian lắp đặt hạn chế.
Model IQF-100C-AAD-00-V-A hỗ trợ đo lưu lượng khí trong dải nhỏ, với phạm vi đo cụ thể phụ thuộc cấu hình hiệu chuẩn. Theo thông tin của dòng IQ+FLOW, dải đo có thể nằm trong khoảng 0,2–10 mlₙ/phút đến 0,1–5 lₙ/phút đối với khí nitơ, tùy phiên bản. Công nghệ MEMS giúp giảm thể tích bên trong thiết bị và thuận tiện tích hợp vào các cụm đo lường OEM, thiết bị phân tích và hệ thống phòng thí nghiệm.
Thiết bị có thể giao tiếp với hệ thống điều khiển thông qua tín hiệu analog hoặc giao tiếp kỹ thuật số RS232/RS485 tùy cấu hình. Dữ liệu lưu lượng có thể được sử dụng để theo dõi quy trình, ghi nhận thông số vận hành và hỗ trợ kiểm soát lượng khí cấp vào thiết bị. Để bảo đảm kết quả đo phù hợp, cần lựa chọn đúng loại khí hiệu chuẩn, áp suất đầu vào và kiểu kết nối theo mã đặt hàng.
IQF-100C-AAD-00-V-A phù hợp với thiết bị phân tích, hệ thống thử nghiệm, ứng dụng OEM và các quy trình công nghiệp sử dụng lưu lượng khí thấp. Đây là bộ đo lưu lượng khối lượng khí, không nên nhầm với bộ điều khiển lưu lượng khối lượng (MFC) nếu cấu hình đặt hàng không có chức năng điều khiển van.
Datasheet/trang sản phẩm: IQF-100C-AAD-00-V-A Bronkhorst – thông tin sản phẩm
Ưu điểm nổi bật IQF-100C-AAD-00-V-A
Đo lưu lượng khối lượng khí, không cần quy đổi từ lưu lượng thể tích trong điều kiện đo riêng.
Phù hợp với dải lưu lượng khí thấp.
Độ chính xác tham khảo dưới ±1,5% giá trị đo cộng ±0,5% toàn thang đo khi hiệu chuẩn theo khí thực tế.
Hỗ trợ giao tiếp analog và kỹ thuật số theo cấu hình.
Có thể giao tiếp qua RS232 hoặc RS485 tùy phiên bản.
Hỗ trợ lưu trữ nhiều đường cong hiệu chuẩn cho các loại khí khác nhau theo cấu hình.
Thể tích bên trong nhỏ, phù hợp với hệ thống phân tích và đo lường vi lưu.
Có thể tích hợp vào cụm manifold nhiều kênh.
Tiêu thụ điện năng thấp.
Thuận tiện tích hợp vào thiết bị OEM và hệ thống tự động hóa.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Bronkhorst |
| Model | IQF-100C-AAD-00-V-A |
| Dòng sản phẩm | IQ+FLOW |
| Loại thiết bị | Bộ đo lưu lượng khối lượng khí (MFM) |
| Nguyên lý đo | Lưu lượng khối nhiệt, cảm biến MEMS |
| Môi chất | Khí khô, sạch, không ăn mòn |
| Dải lưu lượng dòng sản phẩm | Khoảng 0,2 mlₙ/phút đến 5 lₙ/phút, tùy cấu hình |
| Dải đo cấu hình cụ thể | Cần xác nhận theo mã hiệu chuẩn đặt hàng |
| Độ chính xác tham khảo | Dưới ±1,5% giá trị đo + ±0,5% toàn thang đo |
| Độ lặp lại | Phụ thuộc dải lưu lượng; theo thông số dòng IQ+FLOW |
| Tỷ lệ điều chỉnh | Tham khảo 1:50 |
| Áp suất vận hành tối đa | 10 bar(g) |
| Nhiệt độ vận hành | 5–50°C |
| Tín hiệu analog | 0–5 VDC hoặc cấu hình tương ứng |
| Giao tiếp kỹ thuật số | RS232/RS485 tùy cấu hình |
| Giao thức truyền thông | ProPar, Modbus RTU/ASCII hoặc FLOW-BUS tùy cấu hình |
| Nguồn cấp | +15 đến +24 VDC |
| Vật liệu thân | Nhôm theo cấu hình tiêu chuẩn |
| Vật liệu làm kín | FKM/Viton theo mã cấu hình |
| Kết nối quá trình | Ren trong 10-32 UNF theo cấu hình tiêu chuẩn |
| Cấp bảo vệ | IP40 |
| Khối lượng tham khảo | Khoảng 0,2 kg |
| Xuất xứ thương hiệu | Hà Lan |
Lưu ý: Dải đo chính xác, kiểu tín hiệu, giao tiếp và loại khí hiệu chuẩn phải được đối chiếu với nhãn thiết bị hoặc xác nhận từ nhà sản xuất theo đầy đủ mã IQF-100C-AAD-00-V-A.
Chức năng IQF-100C-AAD-00-V-A
Đo lưu lượng khối lượng của dòng khí đi qua thiết bị.
Chuyển đổi tín hiệu cảm biến nhiệt thành dữ liệu lưu lượng.
Xuất tín hiệu analog để kết nối với bộ điều khiển hoặc hệ thống thu thập dữ liệu.
Truyền dữ liệu lưu lượng qua giao tiếp kỹ thuật số tương thích.
Hỗ trợ giám sát lưu lượng khí trong thiết bị phân tích và hệ thống thử nghiệm.
Hỗ trợ sử dụng đường cong hiệu chuẩn phù hợp với loại khí.
Cung cấp dữ liệu phục vụ ghi nhận và phân tích quá trình vận hành.
Ứng dụng IQF-100C-AAD-00-V-A
Thiết bị phân tích khí và hệ thống sắc ký khí.
Phòng thí nghiệm cần đo lưu lượng khí thấp.
Thiết bị y sinh và hệ thống phân tích chuyên dụng.
Hệ thống cấp khí cho thiết bị OEM.
Hệ thống thử nghiệm và nghiên cứu vật liệu.
Thiết bị kiểm tra, hiệu chuẩn và đo lường.
Các cụm manifold tích hợp nhiều kênh khí.
Hệ thống tự động hóa cần theo dõi lưu lượng khí khô, sạch và không ăn mòn.
Sản phẩm liên quan IQF-100C-AAD-00-V-A và ứng dụng
| Dòng sản phẩm | Đặc điểm và ứng dụng |
|---|---|
| IQF-100C | Bộ đo hoặc điều khiển lưu lượng khối lượng khí kích thước nhỏ |
| IQF-200C | Dòng thiết bị đo và điều khiển lưu lượng khí thuộc họ IQ+FLOW |
| IQFD-100C | Phiên bản thuộc dòng IQ+FLOW, lựa chọn theo cấu hình đo và điều khiển |
| IQFD-200C | Dòng thiết bị lưu lượng khí đa cấu hình |
| IQ+FLOW IQP | Dòng thiết bị đo hoặc điều khiển áp suất khí |
| EL-FLOW Select | Thiết bị đo và điều khiển lưu lượng khí cho ứng dụng phòng thí nghiệm và công nghiệp |
| EL-FLOW Prestige | Dòng thiết bị lưu lượng khí độ chính xác cao |
| FLEXI-FLOW Compact | Thiết bị đo đa thông số lưu lượng, áp suất và nhiệt độ tùy phiên bản |
| IN-FLOW | Dòng thiết bị đo và điều khiển lưu lượng khí dùng trong môi trường công nghiệp |
| MASS-STREAM | Dòng thiết bị đo lưu lượng khí theo nguyên lý nhiệt, phục vụ các ứng dụng lưu lượng lớn hơn |
Xuất xứ IQF-100C-AAD-00-V-A
IQF-100C-AAD-00-V-A thuộc dòng thiết bị đo lưu lượng khối lượng khí IQ+FLOW của Bronkhorst, thương hiệu có nguồn gốc từ Hà Lan. Sản phẩm sử dụng cảm biến nhiệt MEMS, hướng đến các hệ thống đo lường nhỏ gọn và các ứng dụng cần đo lưu lượng khí thấp. Khi đặt hàng, cần xác nhận dải đo, loại khí hiệu chuẩn, áp suất vận hành, tín hiệu đầu ra và giao thức truyền thông để bảo đảm thiết bị phù hợp với yêu cầu sử dụng.
